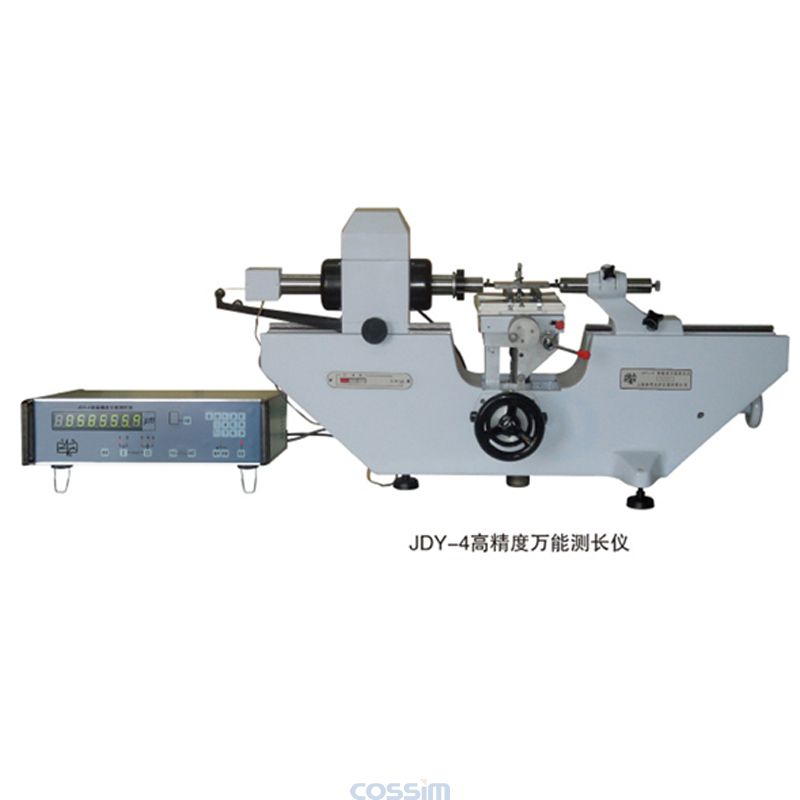

JDY-4高精密度萬能測長儀
產品介紹
JDY-4微機進行數據處理，光、機、電緊密結合，能進行內外尺寸精密直接測量的臥式高精度萬能測長儀。主要用于對平行平面狀、圓柱狀、球狀類精密量具和零件的外形、內孔、尺寸的測量。利用各種隨機附件，亦可進行內外螺紋中徑等多種特殊測量。
特點
JDY-4用計量光柵作儀器長度基準，長度基準溯源性好，精度高；用機動，自動代替手動操作，使儀器測量穩定可靠。按“實時綜合修正”方法，用計算機軟件對儀器測量誤差實行總體性的一并修正。測量結果即能數字顯示，又能自動打印記錄。
技術參數
|
型號
|
JDY-2
|
JDY-4
|
| 使用范圍 |
外尺寸測量0-500 mm
|
|
內尺寸測量1-200 mm
|
|
外螺紋測量<=180 mm
|
|
內螺紋測量16-140 mm
|
| 直接測量范圍 |
0-100mm
|
| 讀數顯微鏡分度值 |
1μm |
0. 1 μm |
| 儀器誤差 |
外尺寸測量 |
f ±(1+L/200)μm |
±(0.3+L/500) μm L以mm計 |
| 內尺寸測量. |
±(1.5+L/200)μm |
±(0.6+L/500) μm L以mm計 |
| 示值穩定性 |
外≤0.3μm 內≤0.5μm |
0.1μm |
| 使用環境 |
（20±5）°C, <0.5°C/小時
|
| 儀器體積 |
950×390×490 mm
|
| 儀器重量 |
85 kg
|
90 kg
|
| 標準配件 |
內測裝置
電眼裝置
標準環規
外螺紋測量裝置
內螺紋測量裝置
各種測頭測帽
|
內測裝置
小孔測量裝置
標準環規
外螺紋測量裝置
內螺紋測量裝置
各種測頭測帽
|
|
