JB-4C精密粗糙度儀

SKU: JB-4C

產品介紹

產品簡介

JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的形狀、輪廓的波峰波谷等參數測量，還能測量工件的TP臺階。儀器使用方便，測量精度高重復性穩定。
儀器配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達4000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械加工、精密刀具模具、科研單位、大專院校等各大行業中廣泛使用。
儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求。

JB-4C精密粗糙度儀是一種觸針式表面粗糙度測量儀器，該儀器可對各種零件表面的粗糙度進行測試；可對平面、斜面、外園柱面、內孔表面、深槽表面、圓弧面和球面的粗糙度進行測試；并實現多種參數測量。本儀器依據GB/T3505-2000、GB/T6062-2001、GB/T10610-1998國家標準及ISO5436、ISO11562國際標準制造。

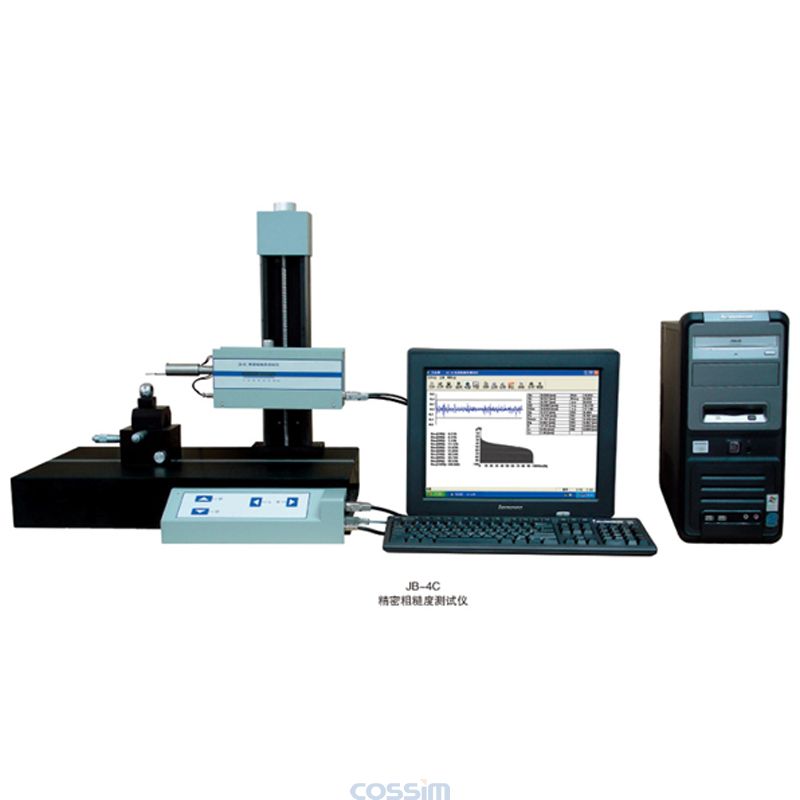

儀器由花崗巖平板、工作臺、傳感器、驅動箱、顯示器、電腦和打印機等部分組成，驅動箱提供了一個行程為60毫米長的高精度直線基準導軌，傳感器沿導軌作直線運動，驅動箱可通過頂部水平調節鈕作±10度的水平調整。儀器帶有電腦及專用測量軟件，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。并可顯示或打印輪廓，各種粗糙度參數及輪廓的支承長度率曲線等。

粗糙度輪廓儀的優勢：

1. 粗糙度輪廓儀上下左右采用自動的升降系統

2. 采用步進馬達驅動不是氣浮式。

3. 粗糙，輪廓的測量只需更換觸針，不用更換傳感器

4. 測試結果可以word顯示輸出

5. 輪廓圖像可以轉換為CAD輸出

技術參數

型號 Type	JB-4C
粗糙度測量：For Roughness measuremen
測試參數 Evaluation Parameters	Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率 Vertical Magnification	10-500000自動調整
粗糙度測量范圍Roughness range	Ra 0.01 – 10 μm以上
取樣長度 Sampling length	L: 0.08 ,0.25, 0.8, 2.5 mm
評定長度Evaluation length	Ln: 1L, 2L, 3L, 4L, 5L Selectable
儀器評定取樣Sampling points	4000點
分辨率 Resolution	0.001 μm
示值誤差 Indication error	± (5 %+4nm)
測量重復性Repetition error	± 3 %
測量工件最大高度 Max. specimen height	300mm
傳感器可測 Application	平面、斜面、內孔表面、外圓柱面、槽表面，圓弧面，球面等各種零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.
天然金剛石觸針Probe	標準型, 高度8mm 小孔型, 4mm 觸針半徑：2μm, 測力: 4 mN 頂尖角度：60度
驅動箱的滑行速度Traverse speed	2mm/sec
驅動箱升降形式 Traverse U/D mode	自動升降 Auto
移動速度 Scanning speed	0.5 mm/sec
線性區 Linear range	垂向640 um
臺階和Pt測量范圍 Thickness and Pt range	100 μm
軸向測量范圍 Longitudinal range	60 mm
輪廓圖形 Profile graph	直接輪廓，濾波輪廓 Macro profile,filter profile
濾波器 Filter	ISO 2CR濾波器ISO 2CR Filters
小孔測量范圍 Measurable range of bore	≥ 直徑5 mm
X-Y工作臺 X-Y stage	旋轉角度Rotation ±10度 X-Y移動范圍15 mm Adjustment 15 mm
軸承內外圈尺寸 For measurement of bearing	內圈最大外徑280mm 厚度160mm 外圈最小孔徑12mm
打印紙規格 Printing paper	A4紙
操作系統 Operation System	WinXP
標準配件，附件 Standard parts & attachments	粗糙度儀主機，支柱及大理石底座，控制器，驅動裝置，傳感器， X-Y工作臺， V型塊，標準型觸針，小孔型觸針，粗糙度樣板，計算機打印機，使用說明書
儀器電源Power supply:	220 VAC ±10%, 50Hz
大理石工作臺尺寸Granite base	630×400×100mm 重量：100Kg
儀器毛重Gross weight	150 kg
