JB-5C/JB-6C輪廓粗糙度儀

SKU: JB-5C/JB-6C

產品介紹

JB-5C/6C輪廓粗糙度測試儀是二合為一的精密測量?jī)x器，廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量采用精密光柵位移傳感器進行數據采集。從而建立X坐標測量單位，在Z軸方向采用從10 mm至20mm兩種規格差動式電感傳感器，驅動箱可通過水平調節鈕作±10度的水平調整，并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動，對于采樣形狀可以任意按比例放大，儀器帶有電腦及專用測量軟件，在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富，精度高，穩定性好，并方便打印輸出和文件保存。
可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、角度處理，圓處理，點線處理，兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、槽深，槽寬，溝邊距，溝心距垂直距離、水平距離、臺階等形狀參數。
此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求。

JB-6C粗糙度輪廓儀廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。該儀器可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法來評定園弧和直線等。從而可測量園弧半徑、直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數。該儀器還可對各種零件表面的粗糙度進行測試；可對平面、斜面、外園柱面、內孔表面、深槽表面、圓弧面和球面的粗糙度進行測試,并實現多種參數測量。本儀器依據GB/T3505-2000、GB/T6062-2001、GB/T10610-1998國家標準及ISO5436、ISO11562國際標準制造。

儀器驅動箱提供了一個行程為120毫米（6CA為150mm）長的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量通過精密光柵以及電感傳感器進行數據采集。驅動箱可通過水平調節鈕作±10度的水平調整，并可分別用控制箱的操作鍵或軟件界面進行水平和垂直方向的移動。儀器帶有電腦及專用測量軟件，在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富。

儀器由花崗巖平板、工作臺、傳感器、驅動箱、顯示器、電腦和打印機等部分組成.測量時可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達數萬個點。并可顯示或打印輪廓形狀及其尺寸，各種粗糙度參數及輪廓的支承長度率曲線等。

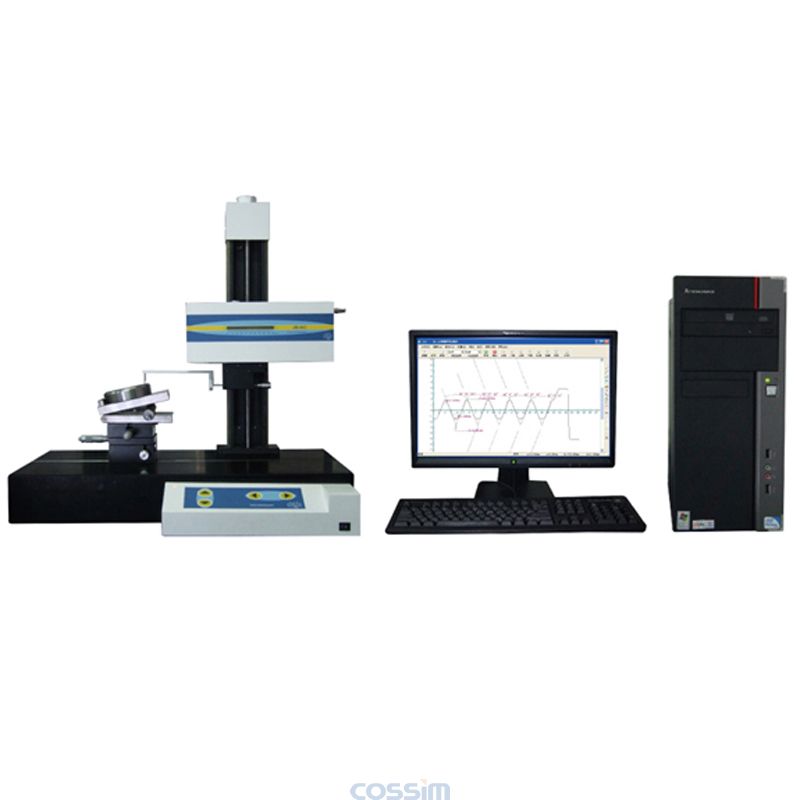

1.1 儀器總圖如下：

粗糙度輪廓儀的優勢：

1. 粗糙度輪廓儀上下左右采用自動的升降系統

2. 采用步進馬達驅動不是氣浮式。

3. 粗糙，輪廓的測量只需更換觸針，不用更換傳感器。

4. 測試結果可以word顯示輸出

5. 輪廓圖像可以轉換為CAD輸出

技術參數

型號 Type	JB-5C	JB-6C
粗糙度測量：For Roughness measuremen
測試參數 Evaluation Parameters	Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln和Rmr(Tp)曲線等
粗糙度輪廓圖形放大倍率 Vertical Magnification	10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動
粗糙度測量范圍Roughness range	Ra 0.01 – 10 μm以上
取樣長度 Sampling length	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定
評定長度Evaluation length	Ln: 1L, 2L, 3L, 4L, 5L可任選 Selectable
儀器評定取樣Sampling points	100000點
分辨率 Resolution	0.001 μm
示值誤差 Indication error	± (5 %+4nm)
測量重復性Repetition error	± 3 %
測量工件最大高度 Max. specimen height	370mm
傳感器可測 Application	平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.
天然金剛石觸針Probe	標準型, 高度12mm 小孔型 4mm 觸針半徑：2μm, 觸針靜態壓力0.004N 頂尖角度：60度
驅動箱的滑行速度Traverse speed	2mm/sec
驅動箱升降形式 Traverse U/D mode	自動升降 Auto
移動速度 Scanning speed	0.5 mm/sec，1mm/sec
線性區 Linear range	垂向640 um
臺階和Pt測量范圍 Thickness and Pt range	1mm
軸向測量范圍 Longitudinal range	100mm	120mm 150mm(6CA)
輪廓圖形 Profile graph	直接輪廓，濾波輪廓 Macro profile,filter profile
輪廓圖形的X、Y放大比 X、Y magnification	1-500倍點擊放大
濾波器 Filter	ISO 2CR濾波器ISO 2CR Filters
小孔測量范圍 Measurable range of bore	≥ 直徑5 mm
X-Y工作臺 X-Y stage	旋轉角度Rotation ±10度 X-Y移動范圍 Adjustment 15 mm
軸承內外圈尺寸 For measurement of bearing	內圈最大外徑280mm 厚度160mm 外圈最小孔徑15mm
打印紙規格 Printing paper	A4紙
操作系統 Operation System	WinXP
輪廓測量范圍：For Profile measurement
測量范圍：Measuring range:	X：100mm Z：10mm	X：120mm或150mm (JB-6CA) Z：20mm
形狀測量功能 Form measuring range	要素：點、線、頂、谷、交點、接點、中線。分析：坐標差、距離、角度、半徑、輪廓度等。
傳感器量程：Range selection:	1mm(粗糙度)， 10mm（輪廓）	1mm(粗糙度)， 20mm（輪廓）
形狀圖形放大倍率 Vertical Magnification	1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500
范圍與分辨率之比 Range-Resolution rate	65,536:1
半徑誤差Radius error	0.1%-1.0%
軸向測量范圍 Longitudinal range	100mm
采樣速度Sampling speed	0.5mm/秒，1mm/秒
移動速度Moving speed	2mm/秒
上下左右移動范圍： Max specimen height:	X：100mm Z: 370mm	X: 120mm Z: 370mm
觸針長度Stylus tip length	18mm和6.5mm	30mm和12 mm
觸針針尖半徑Stylus tip radius	10μm
觸針針尖角度Stylus tip angle	長針16度，短針30度
測力Stylus force	0.01-0.02N
打印紙規格	A4紙
操作系統 Operation System	Win98/2000/XP
選購件Option	可選測量工件最大高度：500mm
標準配件，附件 Standard parts & attachments	輪廓粗糙度儀主機，支柱及大理石底部，控制器，驅動裝置傳感器，可調工作臺，角度調整工作臺，V型塊，夾具，標準型觸針，小孔型觸針，輪廓觸針，粗糙度樣板，輪廓標準球計算機打印機，使用說明書
儀器電源Power supply:	220 VAC ±10%, 50Hz
大理石工作臺尺寸Granite base	700mm×400mm×100mm 重量：150kg
儀器毛重Gross weight	200Kg
