焊接熔深焊縫測量檢測顯微鏡系統|焊接熔深分析儀焊接熔深測量檢測，焊縫宏觀金相檢驗

SKU: WPTS

產品介紹

注:本焊接熔深焊縫檢測系統為非固定配置，可根據需求定制方案，詳細請咨詢我們。

焊接熔深測量檢測顯微鏡系統采用了光學顯微鏡與攝像分析測量一體化技術，可對各種焊接接頭（對接、角接、搭接和T型接等等）產生的焊接熔深進行測量、保存，同時也可做焊縫宏觀金相檢驗，是首款提供兩種方法檢驗焊接質量的焊接熔深測量檢測顯微鏡系統。

系統性能特點：

1、采用了優良的光學顯微鏡與現代攝像、分析、測量一體化技術
2、可以對熔深進行精確的檢測,在熔深圖像上疊加比例尺,并可保存輸出
3、可做焊縫宏觀金相檢驗，如：焊縫或者熱影響區是否有氣孔，夾渣，裂紋，未焊透，未熔合，咬邊等缺陷

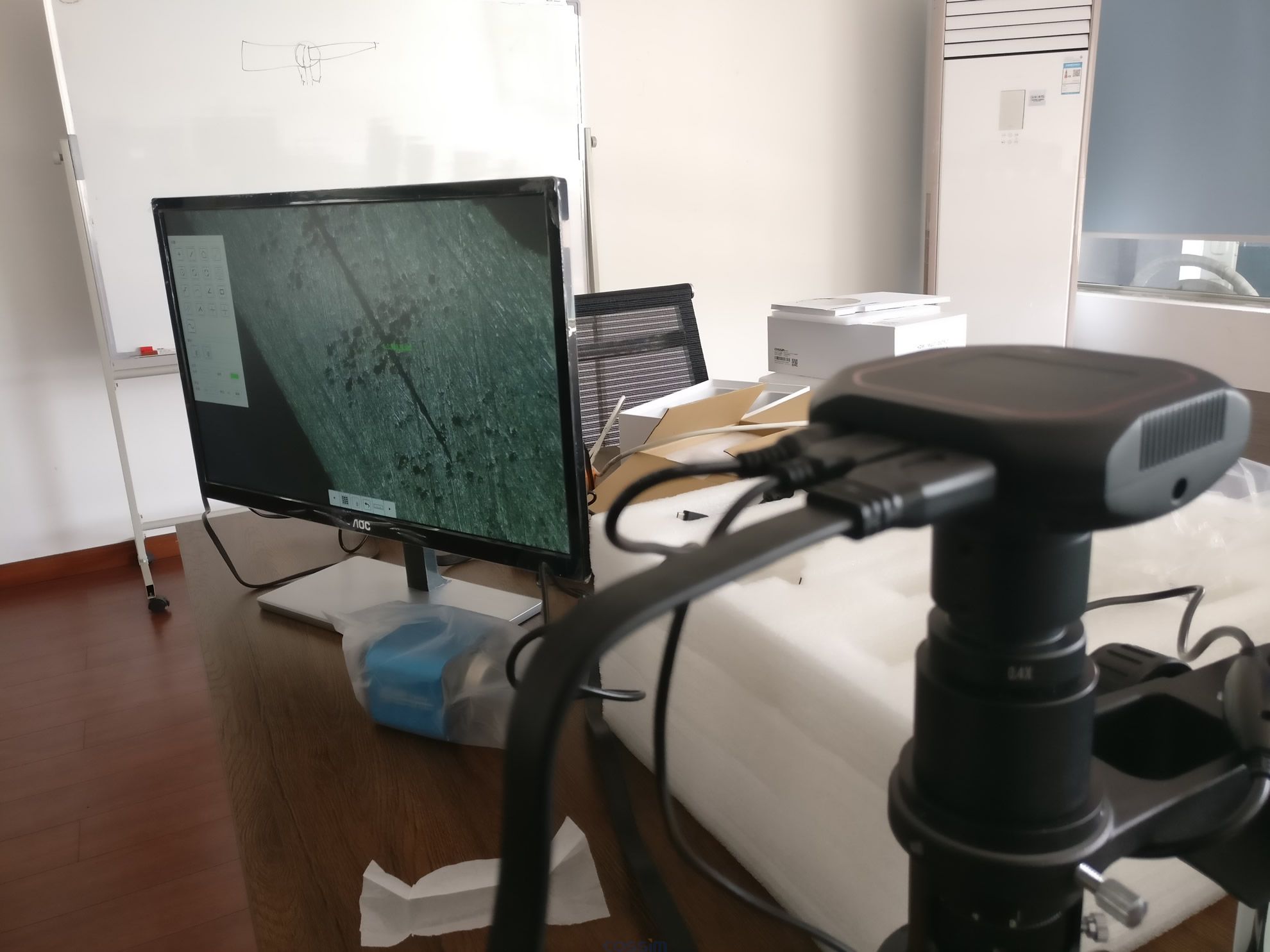

焊接熔深測量檢測系統客戶案例

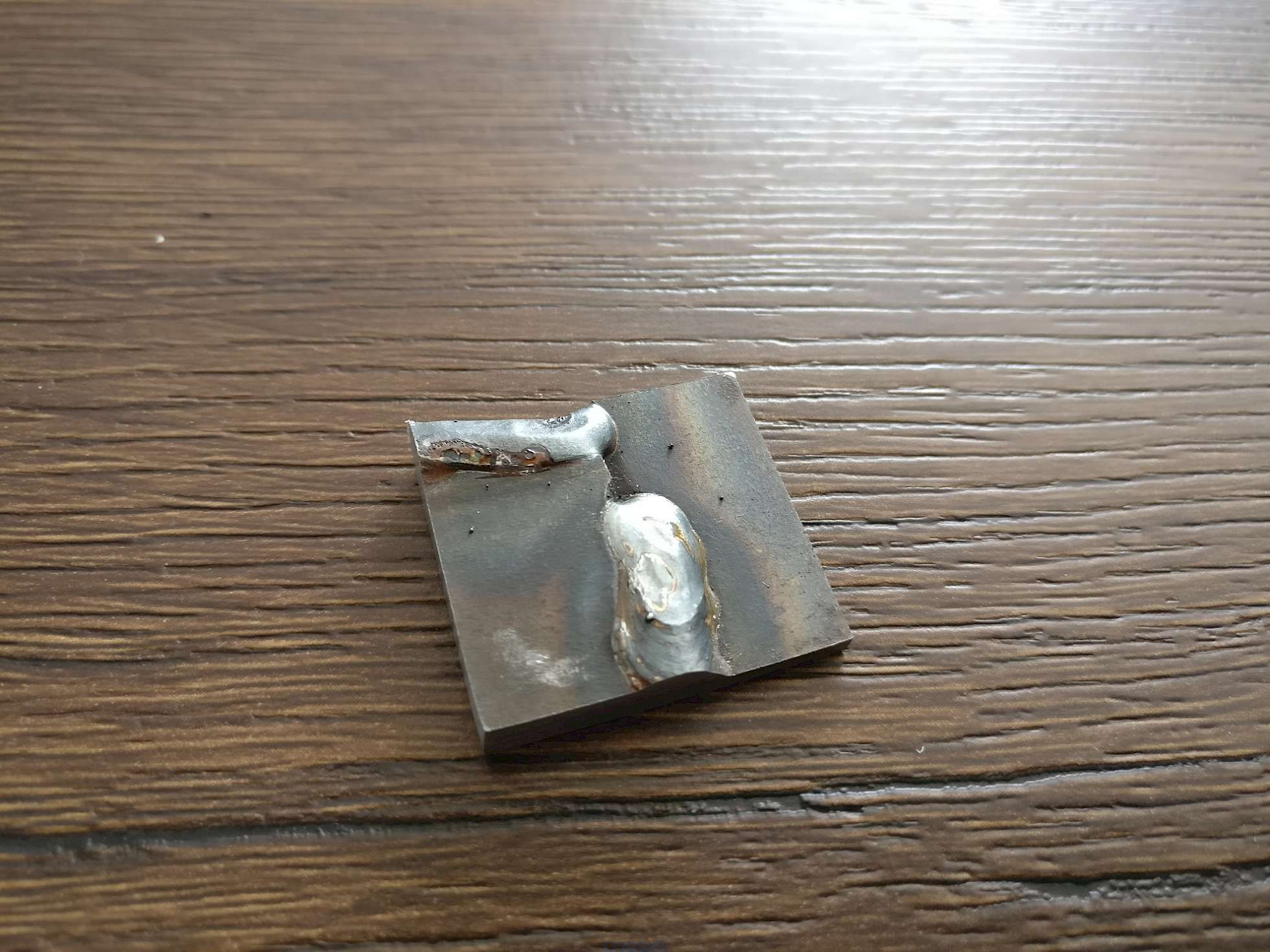

焊接熔深測量檢測樣品1

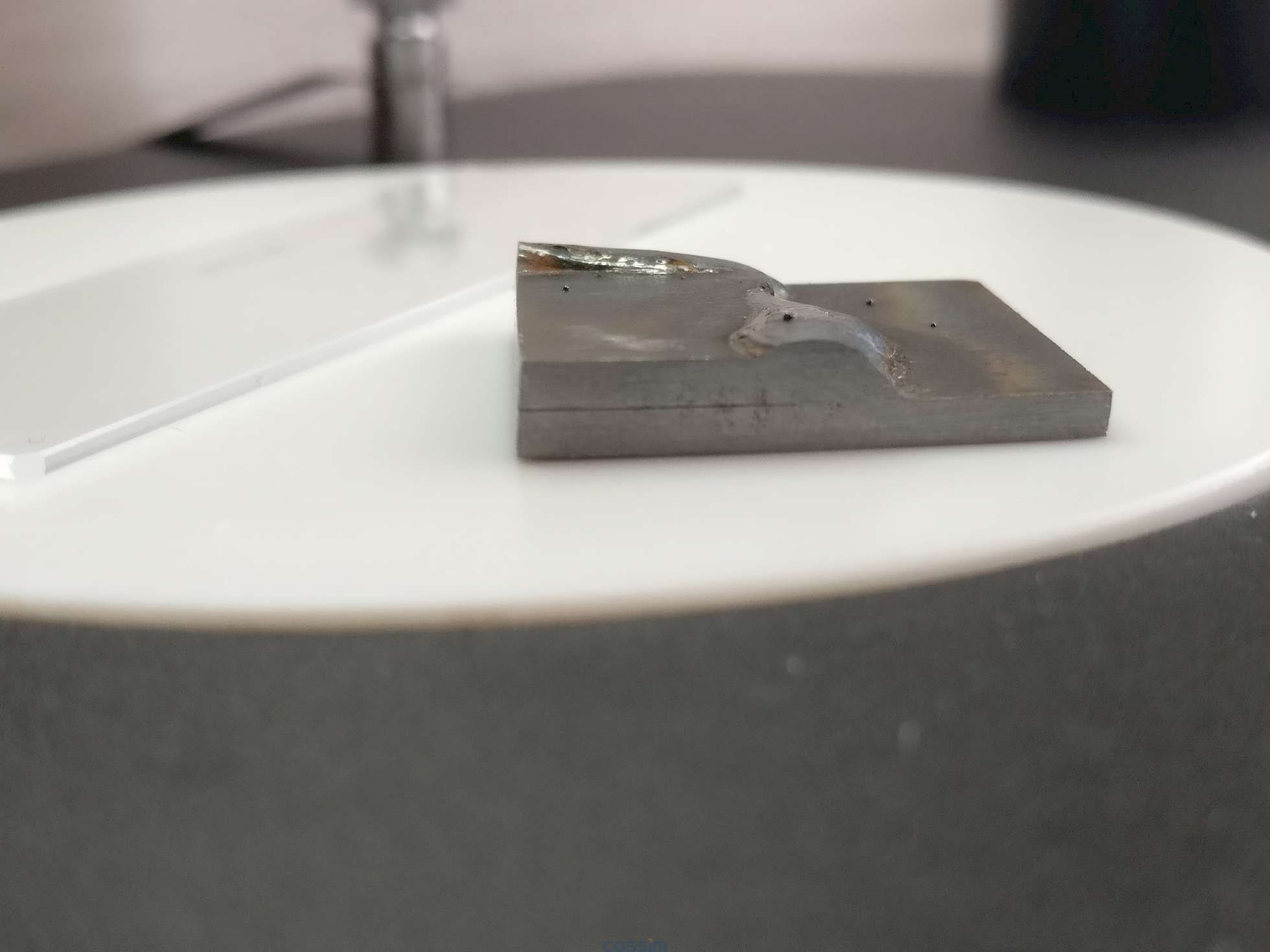

焊接熔深測量檢測樣品2

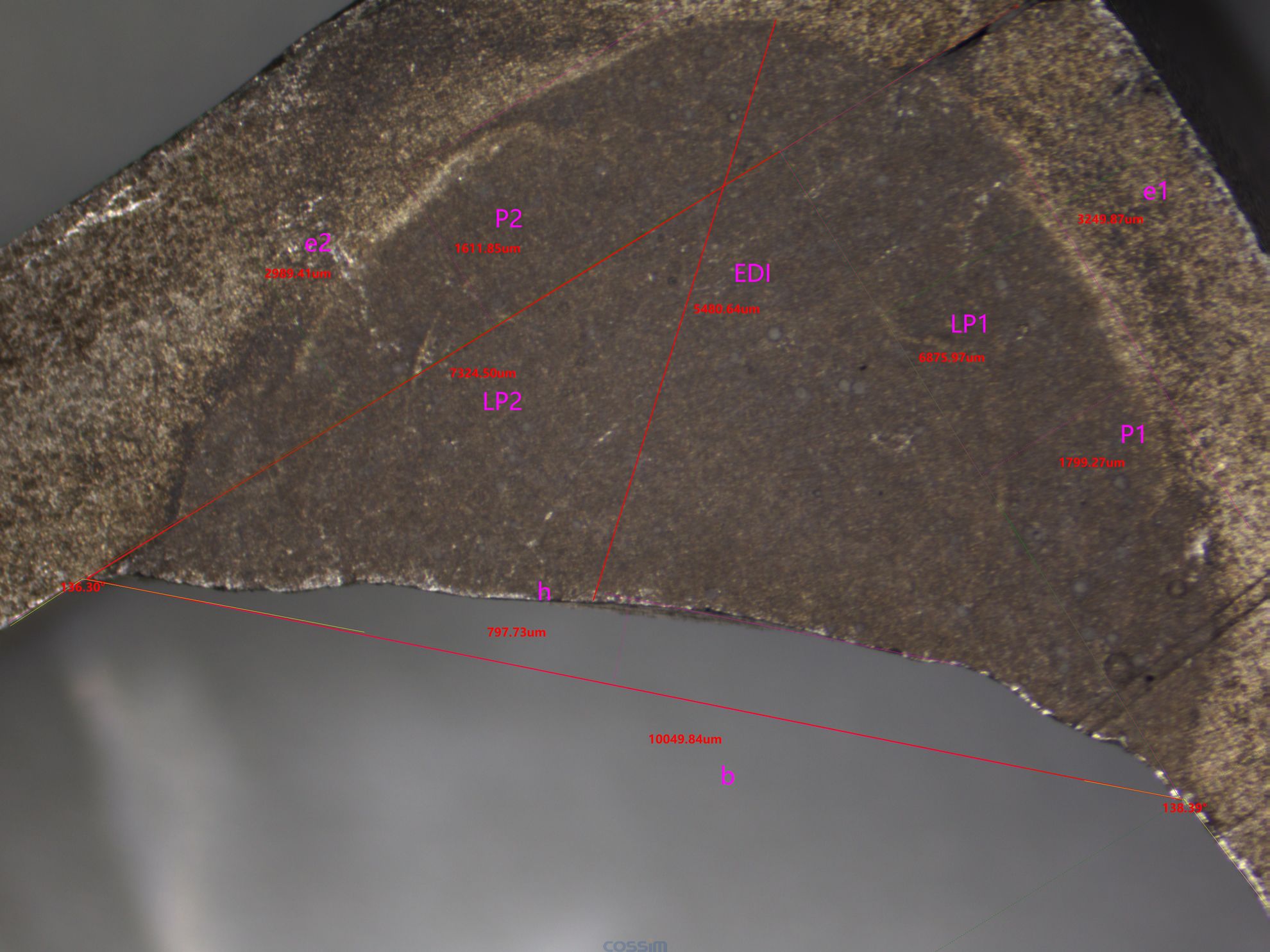

實拍焊接熔深測量效果圖

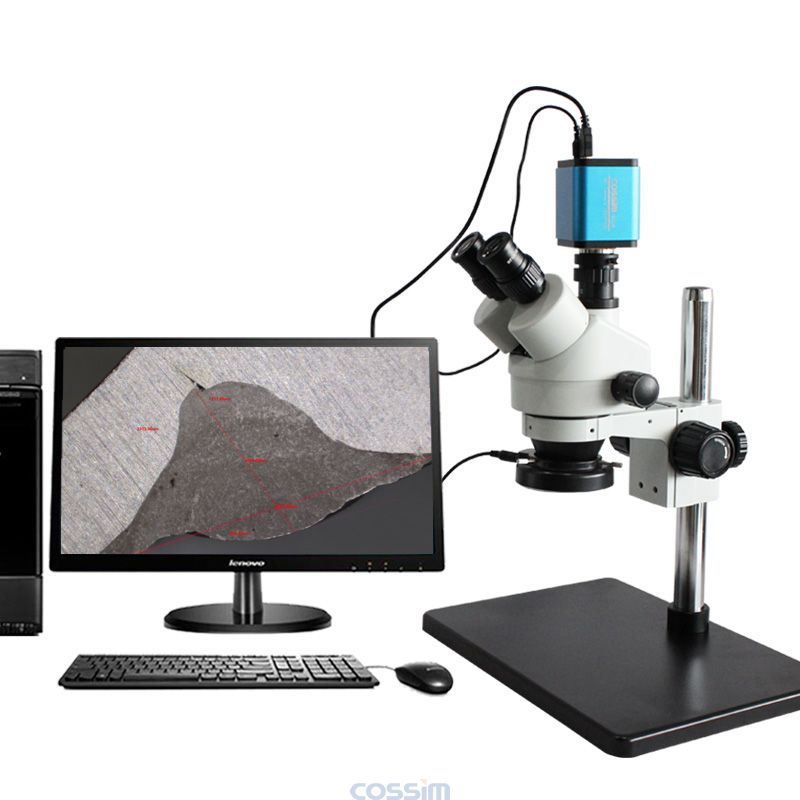

焊接熔深測量檢測系統

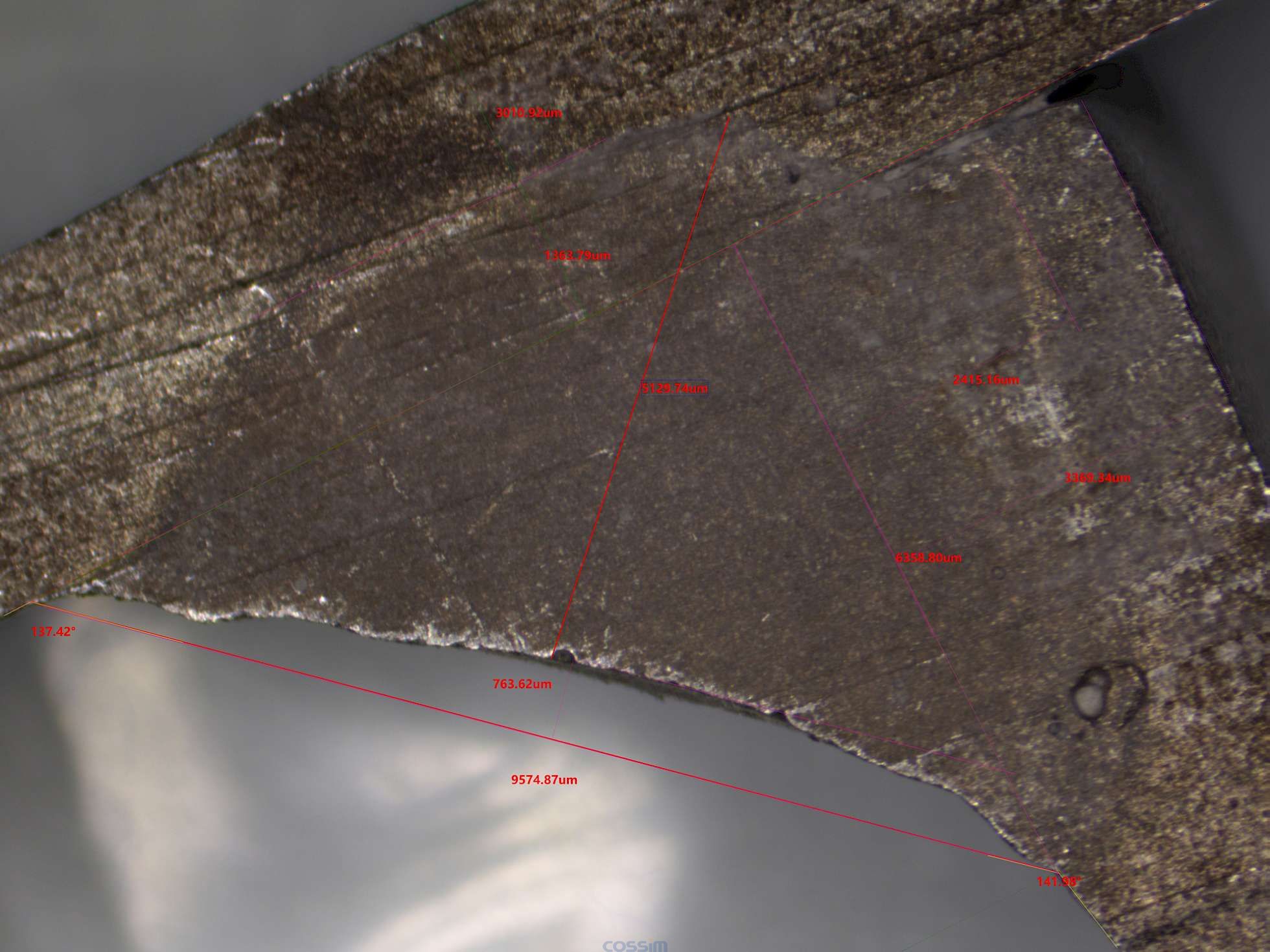

焊接熔深測量軟件

焊接熔深分析儀

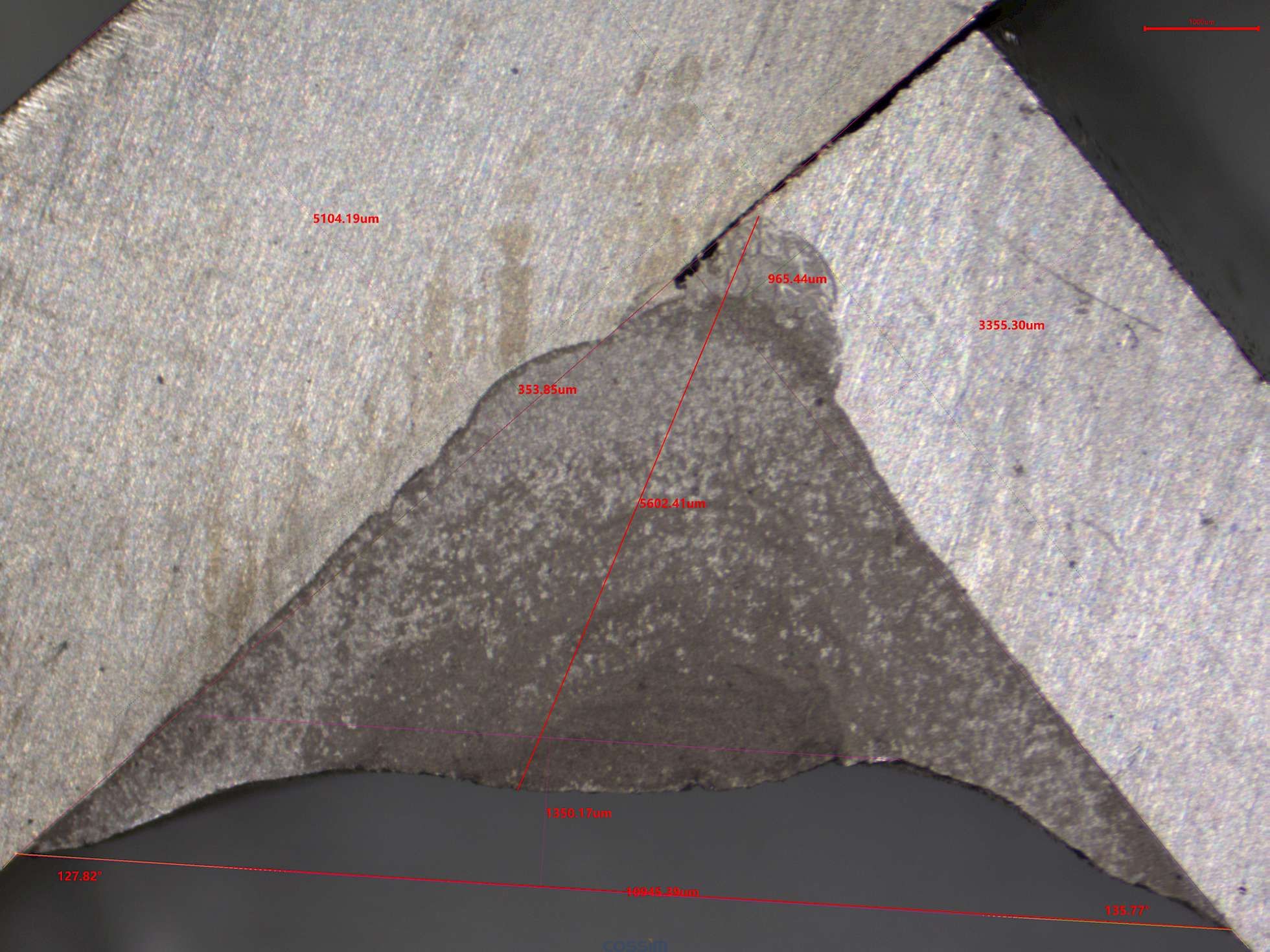

焊接熔深拍攝效果

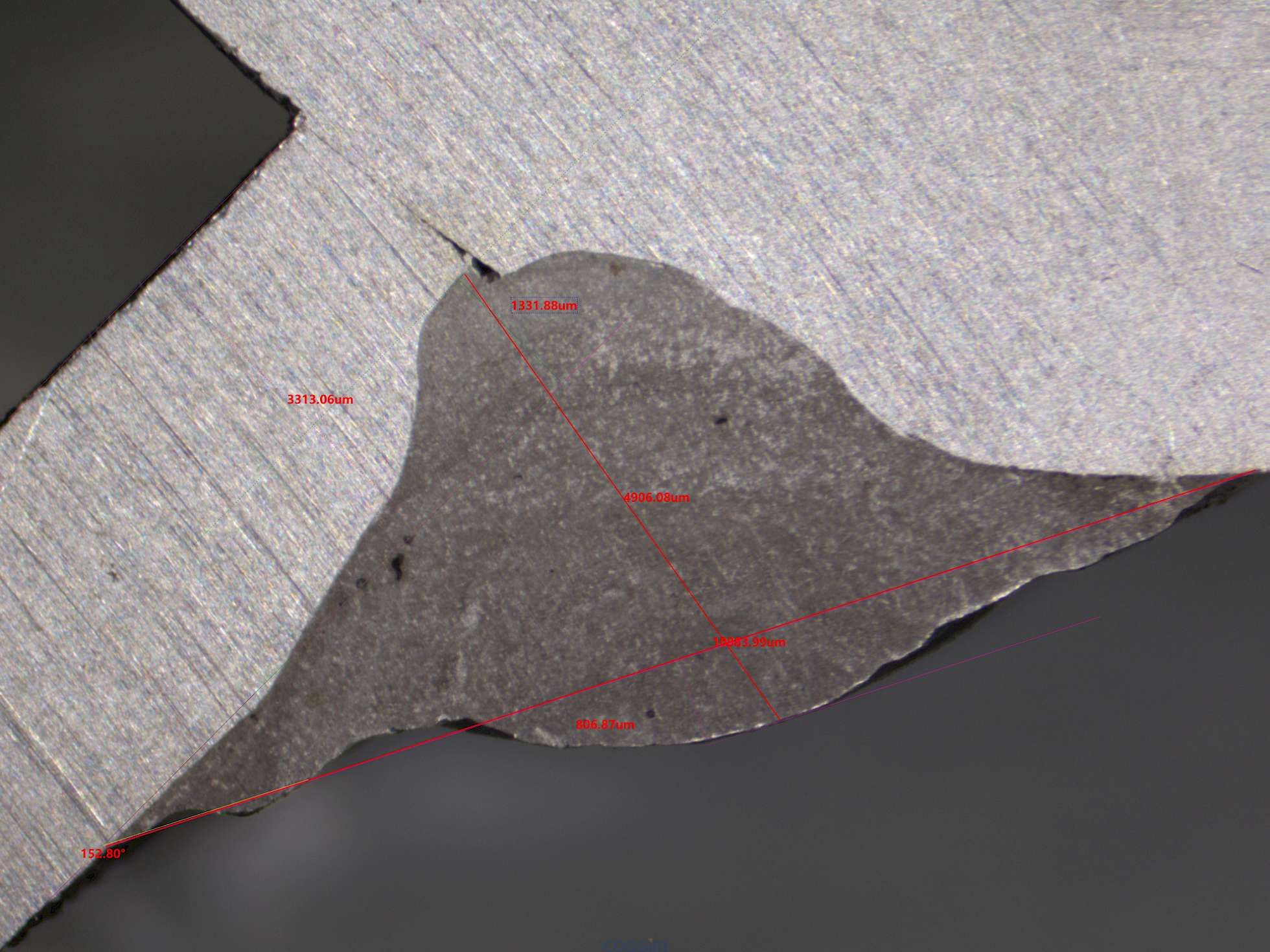

焊接熔深測量檢測

技術參數

系統配置：

注：本系統非固定配置，我們可根據您的需求修改主機和成像系統配置，下文參數為搭載XTD-7045A系列體視顯微鏡的技術參數。

序號	配置名稱	主要規格參數
01	三目體視顯微鏡	7-45X
02	高清數字?jǐn)z像頭	900萬像素，USB2.0輸出，
03	圖像處理軟件	/
03	校準尺	C5
04	攝像接口CTV	1X
05	聯想臺式機（選購）	當前主流系統

顯微鏡技術參數：

序號	名稱	技術參數
01	目鏡	高眼點大視野目鏡10X(Φ20mm)
02	物鏡	0.7X-4.5X，物鏡變倍比 1∶6.4
03	總放大倍數	7X-45X（選購0.5X、2X大物鏡，20X目鏡可達3.5X-180X）
04	觀察頭	三目，視度調節±5屈光度，45°傾斜
05	視場范圍	5.1-31.2mm
06	瞳距	55-77mm
07	工作距離	最大有效工作距離100mm
08	調節范圍	升降調節范圍150mm；立桿高360mm
09	載物臺	大平板工作臺375X260mm
10	上光源	配送環形LED上光源，亮度可調寬電壓AC85-264V 功率8W
11	儀器重量	凈重：5.0kg；毛重：6.0kg
12	儀器尺寸	儀器尺寸：24×36×42(cm)；包裝尺寸：28×40×44(cm)
