透鏡成像原理、基本規律-顯微鏡技術知識

顯微鏡和放大鏡起著同樣的作用，就是使近處的微小物體形成一個放大的像，以供人眼觀察。只是顯微鏡比放大鏡可以具有更高的放大率而已。物體位于物鏡前方，離開物鏡的距離大于物鏡的焦距，但小于兩倍物鏡焦距。所以，它經物鏡以后，必然形成一個倒立的放大的實像A'B'。 A'B'靠近F2的位置上。再經目鏡放大為虛像A''B''后供眼睛觀察。目鏡的作用與放大鏡一樣。所不同的只是眼睛通過目鏡所看到的不是物體本身，而是物體被物鏡所成的已經放大了一次的像。透鏡是顯微鏡的最基本構造元件，了解透鏡的成像原理是運用顯微鏡的前提。

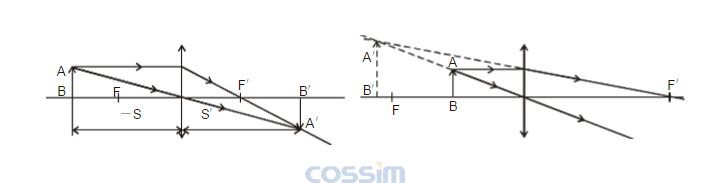

物體上各個點發生或反射的光線，經過透鏡，都會形成相應的一個像點，這些像點重新組成物體的像。根據光線的傳播規律，作圖法一般利用三條特殊光線進行圖解透鏡的成像過程：

a．平行主軸的入射光線折射后過像方焦距F′。

b．過物方焦點F的入射光線折射后平行于主軸。

c．過光心的入射光線，折射后方向不變。

(1) 當物體位于透鏡物方二倍焦距以外時，則在象方二倍焦距以內、焦點以外形成縮小的倒立實象；

(2) 當物體位于透鏡物方二倍焦距上時，則在象方二倍焦距上形成同樣大小的倒立實象；

(3) 當物體位于透鏡物方二倍焦距以內，焦點以外時，則在象方二倍焦距以外形成放大的倒立實象；

(4) 當物體位于透鏡物方焦點上時，則象方不能成象；

(5) 當物體位于透鏡物方焦點以內時，則象方也無象的形成，而在透鏡物方的同側比物體遠的位置形成放大的直立虛象。
