什么是顯微鏡攝像頭？

顯微鏡攝像頭（Microscope Camera）：是指專門針對顯微鏡開發的一種輸入設備，僅用于拍攝顯微鏡中觀察的樣品圖片。

顯微鏡攝像頭，也叫顯微鏡相機，是專門用于和顯微鏡結合來獲取顯微鏡成像圖像的光學儀器。按照所使用的圖像傳感器來分顯微鏡攝像頭可分為CCD攝像頭和CMOS攝像頭（數字?jǐn)z像頭和模擬攝像頭）2種。

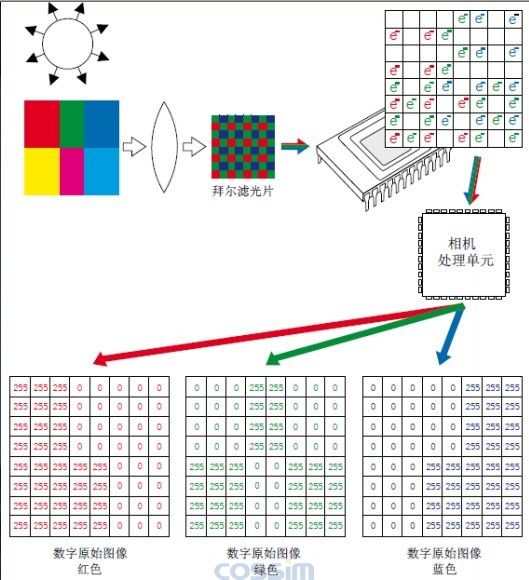

CCD攝像頭的圖像采集原理

分類

數字?jǐn)z像頭可以直接捕捉影像，然后通過串、并口或者USB接口傳到計算機里。現在市場上的攝像頭基本 以數字?jǐn)z像頭為主，而數字?jǐn)z像頭中又以使用新型數據傳輸接口的USB數字?jǐn)z像頭為主，目前市場上可見的大部分都是這種產品。除此之外還有一種IEEE1394a接口類型的攝像頭，此款產品必段與視頻采集卡配合使用，但目前還不是主流。由于個人電腦的迅速普及，模擬攝像頭的整體成本較高等原因，USB接口的傳輸速度遠遠高于串口、并口的速度，因此現在市場熱點主要是USB接口的數字?jǐn)z像頭。以下主要是指USB接口的數字?jǐn)z像頭。

模擬攝像頭可以將視頻采集設備產生的模擬視頻信號轉換成數字信號，進而將其儲存在計算機里。模擬攝像頭捕捉到的視頻信號必須經過攝像頭特定的視頻捕捉卡將模擬信號轉換成數字模式，并加以壓縮后才可以轉換到計算機上運用。

原理

攝像頭的工作原理大致為：景物通過鏡頭(LENS)生成的光學圖像投射到圖像傳感器表面上，然后轉為電信號，經過A/D(模數轉換)轉換后變?yōu)閿?shù)字圖像信號，再送到數字信號處理芯片(DSP)中加工處理，再通過USB接口傳輸?shù)诫娔X中處理，通過顯示器就可以看到圖像了。

與顯微鏡主機的連接

普通的顯微鏡需要添加顯微鏡攝像頭，必須添加一個數碼顯微鏡接口。如果是三目顯微鏡的話，就可以用第三目鏡上面的標準C接口直接和顯微攝像頭的C接口連接（一般正規的廠家生產的顯微攝像頭都是標準C接口的）當然，添加攝像頭后亦需添加一臺電腦，這樣也就是把普通的顯微鏡改造成一臺高性價比的數碼顯微鏡。
