體視顯微鏡使用方法

立體顯微鏡又稱“實體顯微鏡”或“解剖鏡”，在觀察物體時能產生正立的三維空間影像。立體感強，成像清晰和寬闊，又具有長工作距離，并是適用范圍非常廣泛的常規顯微鏡。操作方便、直觀、檢定效率高，適用于電子工業生產線的檢驗、印刷線路板的檢定、印刷電路組件中出現的焊接缺陷（印刷錯位、塌邊等）的檢定、單板PC的檢定、真空熒光顯示屏VFD的檢定等等，配測量軟件可以測量各種數據。

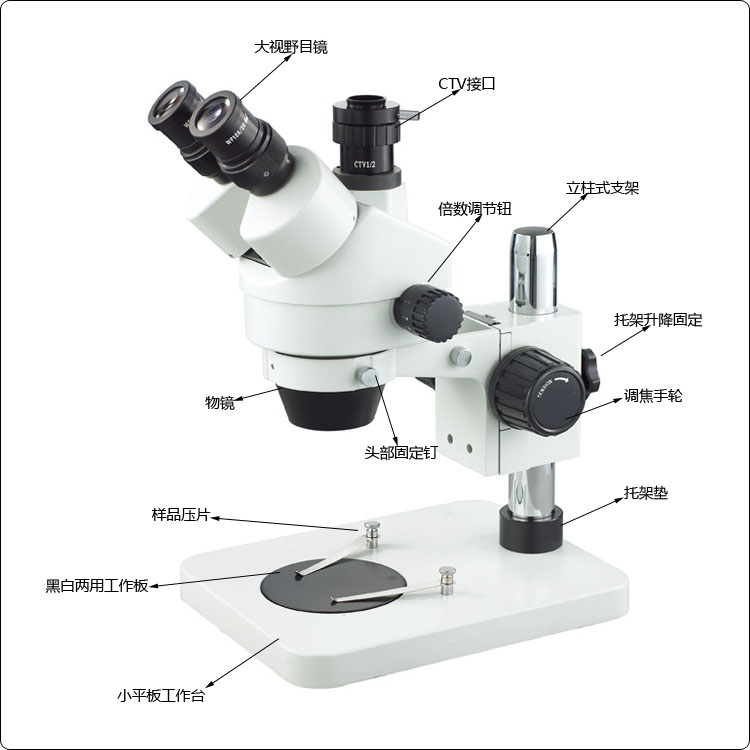

TD-7045A三目 連續變倍 體視顯微鏡

使用方法

（1）裝好顯微鏡后，在確保供電電壓與顯微鏡的額定電壓一致后方可插上電源插頭，打開電源開關，并選擇照明方式；

（2）根據所觀察的標本，選好臺板（觀察透明標本時，選用毛玻璃臺板；觀察不透明標本，選用黑白臺板），裝入底座臺板孔內，并鎖緊；

（3）松開調焦滑座上的緊固螺釘，調節鏡體的高度，目測工作距離在80mm左右，（使其與所選用的物鏡放大倍數大體一致的工作距離）調好后，鎖緊托架，將安全環緊靠調焦托架并鎖緊；

（4）裝好目鏡，先將目鏡筒上的螺釘松開，裝好目鏡后再將此螺釘擰緊（目鏡放進目鏡筒時，要特別小心，不要手觸摸鏡頭透鏡表面）；

（5）調好瞳距，當使用者通過兩個目鏡觀察視場時中不是一個圓形視場時，應扳動兩棱鏡箱，改變目鏡筒的出瞳距離，使之達到能觀察到一個完全重合的圓形視場（說明瞳距已調好）；

（6）觀察標本（對標本調焦）。先將左目鏡筒上的視度圈調至0刻線位置。通常情況下，先從右目鏡筒（即固定目鏡筒）中觀察，將變倍筒（有變倍裝置機型時）轉至最高倍位置，轉動調焦手輪對標本調焦，直至標本的像清晰后，再把變倍筒轉至最低倍位置，此時，用左目鏡筒觀察，如不清晰則沿軸向調節目鏡筒上的視度圈，直到標本的像清晰，然后再雙目觀察其調焦效果；

（7）結束觀察時，關掉電源，移走標本，用防塵罩將顯微鏡嚴密罩蓋。
