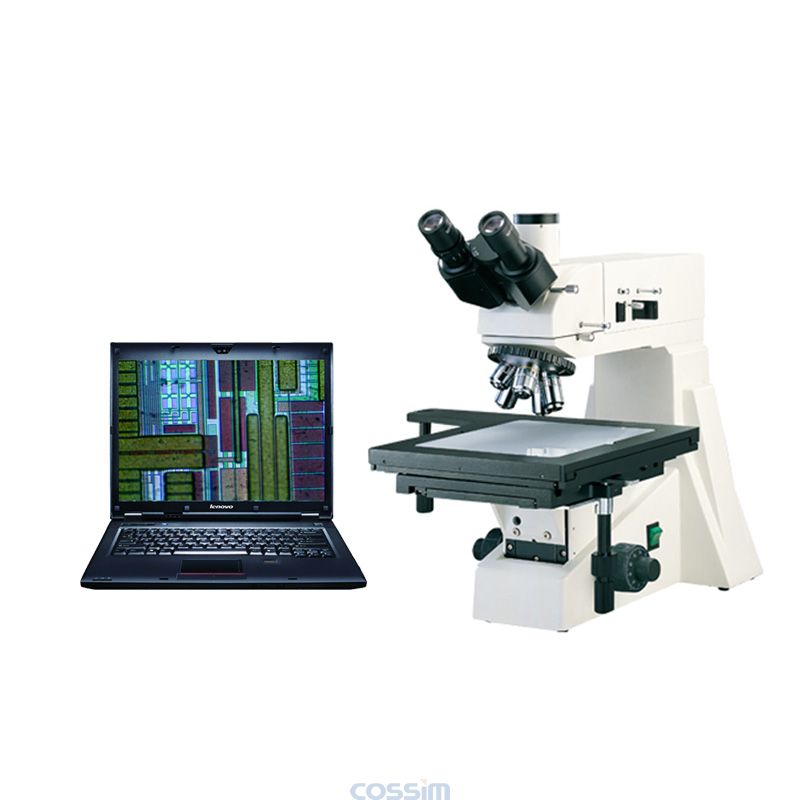

CMY-410Z攝像型大平臺正置檢查顯微鏡

SKU: CMY-410Z

產品介紹

CMY-400系列正置金相大平臺顯微鏡配有大移動范圍的載物臺、落射照明器、平場消色差物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于薄片試樣的金相、礦相、巖相、晶體等結構分析和鑒別，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等及紡織纖維、化學顆粒的分析研究。

系統簡介：

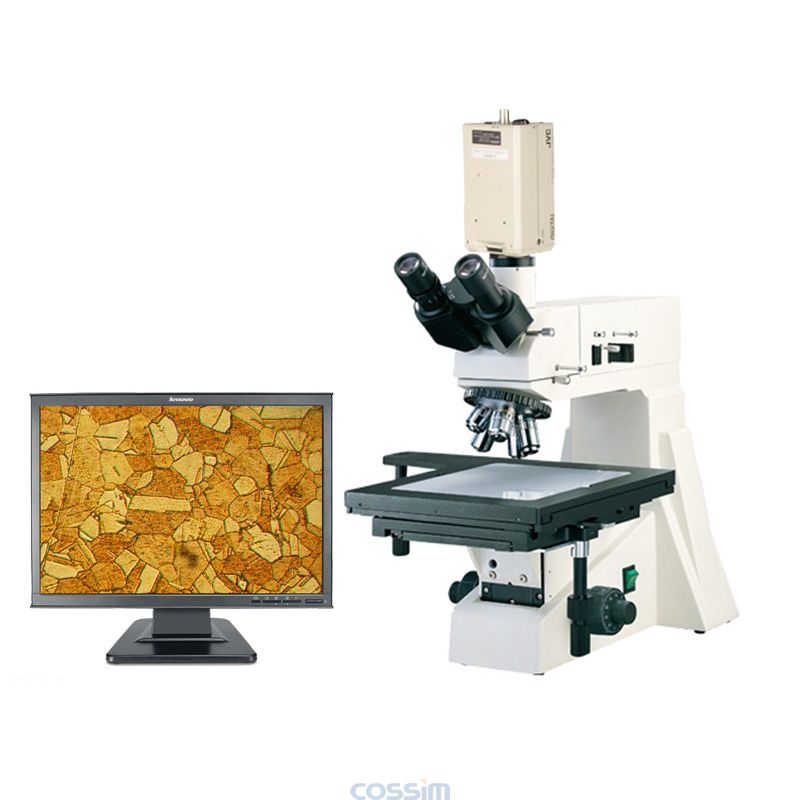

攝像型金相顯微鏡是將傳統的光學顯微鏡與電腦及工業攝像機通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還可在電腦顯示器上實時顯示顯微圖像，可單張、定時、連續采集顯微圖像，可對顯微圖像定倍縮放，疊加比例尺。適用于研究人員制作標準定倍定標顯微圖像、定倍定標圖譜比對及論文發表。同時系統也可對所采集的圖像內目標進行直線、折線、圓、角度、面積等多種測量，可為研究檢驗人員研究電子元器件，芯片線路板、紡織印刷，農林牧種子形態，固體粉末及液體中微顆粒，薄膜微孔提供精確的分析檢驗數據

性能特點：

1、采用大工作臺，適合大工件的檢查

2、配置了落射照明裝置、視場光欄和孔徑光欄、照明均勻可調。同時配有偏光裝置

技術參數

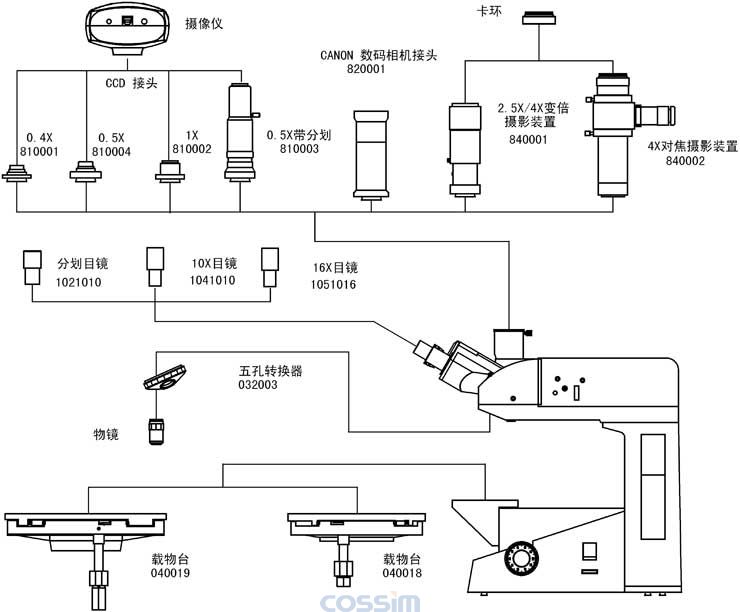

系統配置

攝像型正置金相顯微鏡CMY-410Z：顯微鏡+適配鏡+工業攝像機+測量軟件+電腦(選配）

數碼型正置金相顯微鏡CMY-410M：顯微鏡+相機適配鏡+佳能單反相機+測量軟件

序號	名稱	技術參數
1	平場目鏡	大視野WF10X（ф18mm）
2	平場分劃目鏡	WF10X（0.1格值）
3	長距平場消色差物鏡（無蓋玻片）：	PL5X/0.12、 PLL10X/0.25、PLL20X/0.40、PLL40X/0.60(彈簧)、PLL80X/0.75(彈簧)
4	總放大倍數	50X-800X
5	三目觀察頭：	30°傾斜
6	轉換器：	五孔外向式滾珠內定位
7	粗微調調焦范圍：	載物臺升降范圍35mm,粗微動同軸調焦, 微動格值0.8μm, 帶鎖緊和限位裝置
8	載物臺：	三層機械移動式尺寸250X230mm 移動范圍: 154X154mm 也可選換超大工作臺：尺寸280×270mm 移動范圍：204×204mm
9	載物臺移動：	具有快速手推功能，可實現快速到位
10	光瞳距離：	54-75mm
11	偏光裝置	內置檢偏振片，可進行切換
12	照明：	亮度可調 帶可變光欄鹵鎢燈泡 6V20W 落射照明器帶視場光欄、孔徑光欄
13	儀器重量	凈重8kg 毛重10kg
14	儀器尺寸	儀器尺寸40X50X47（cm）包裝尺寸59X49X53 (cm)

可選購件

1、攝像頭：
- ①日本JVC攝像頭+圖像采集卡
- ②數字攝像頭320萬、500萬、800萬、1400萬像素
2、圖像分析軟件
- ①專業定量金相分析軟件
- ②礦相分析軟件
3、物鏡：長工作距離物鏡：50X/0.70 、 80X/0.80
4、標尺：物鏡測微尺0.01mm 目鏡測微尺：0.1尺形、0.05尺形、0.5網形、0.2網形、0.1坐標形
