CMY-50Z攝像型科研級倒置金相顯微鏡電腦型金相顯微鏡

SKU: CMY-50Z

產品介紹

產品功能：

CMY-50系列三目金相顯微鏡采用無限遠光學系統設計和無限遠長距平場物鏡的配置，帶有偏光裝置，并可選配暗場裝置。本款顯微鏡設計新穎精致，造型美觀大方，操作方便靈活，成像清晰，視場平坦！可用于金屬、巖礦內部結構組織的鑒定和分析，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等。可以應用在工廠、實驗室和教學及科學領域。

系統簡介：

攝像型金相顯微鏡是將傳統的光學顯微鏡與電腦及工業攝像機通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還可在電腦顯示器上實時顯示顯微圖像，可單張、定時、連續采集顯微圖像，可對顯微圖像定倍縮放，疊加比例尺。適用于研究人員制作標準定倍定標顯微圖像、定倍定標圖譜比對及論文發表。同時系統也可對所采集的圖像內目標進行直線、折線、圓、角度、面積等多種測量，可為研究檢驗人員研究電子元器件，芯片線路板、紡織印刷，農林牧種子形態，固體粉末及液體中微顆粒，薄膜微孔提供精確的分析檢驗數據

性能特點：

1、采用無限遠光學系統
2、配置了偏光裝置并可選配暗場裝置，功能強大，用途廣泛
3、采用大視野目鏡和無限遠長距平場物鏡配置，視場平坦并且清晰

技術參數

1、目鏡：平場大視野目鏡10X（Φ22mm）
2、物鏡:(無限遠長工作距離平場消色差物鏡)
- a、PL L5X/0.10 工作距離：26.12 mm
- b、PL L10X/0.25 工作距離：20.2 mm
- c、PL L20X/0.40 工作距離：8.80 mm
- d、PL L40X/0.60 工作距離：3.68 mm
- e、PL L80X/0.80 工作距離：1.28 mm m
3、目鏡筒:45?傾斜,瞳距調節范圍53~75mm.
4、調焦機構:粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm.
5、轉換器:五孔(內向式滾珠內定位)
6、載物臺:機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm.
7、載物臺板：圓形可旋轉載物臺板尺寸：最大外徑Ф130mm，最小通光口徑小于Ф12mm.
8、照明系統:1.6V30W鹵素?zé)簦炼瓤烧{(diào),適用于CMY-50
9、偏光裝置：內置視場光闌、孔徑光闌與拉板式起偏器
10、濾色轉換裝置：配磨砂玻璃，黃、綠、藍濾色片
11、儀器重量：凈重9.0kg 毛重10.5kg
12、儀器尺寸：儀器尺寸31X34X56（cm）包裝尺寸32X58X67(cm)

系統配置

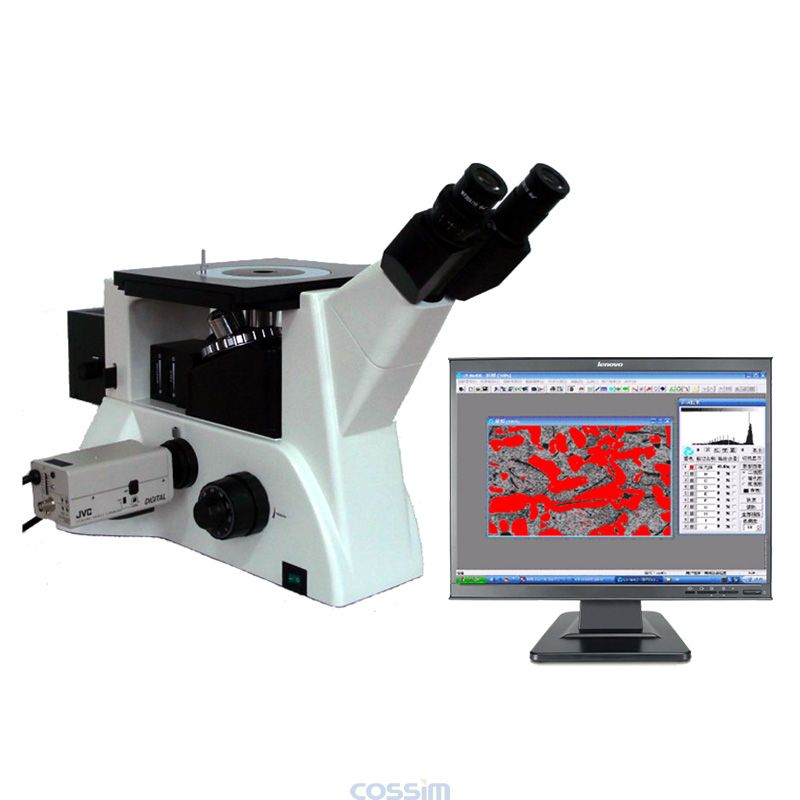

攝像型三目倒置金相顯微鏡CMY-50Z：顯微鏡+適配鏡+工業攝像機+測量軟件+電腦(選配）

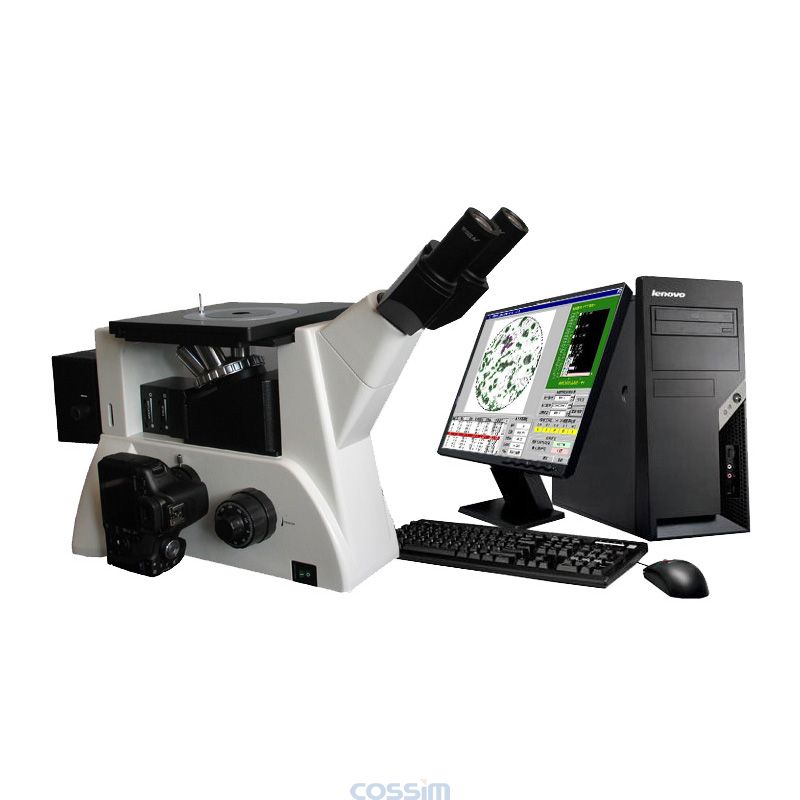

數碼型三目倒置金相顯微鏡CMY-50M：顯微鏡+相機適配鏡+佳能單反相機+測量軟件

可選購件

1、攝像頭：日本JVC攝像頭+圖像采集卡

2、圖像分析軟件：專業定量金相分析軟件、礦相分析軟件
