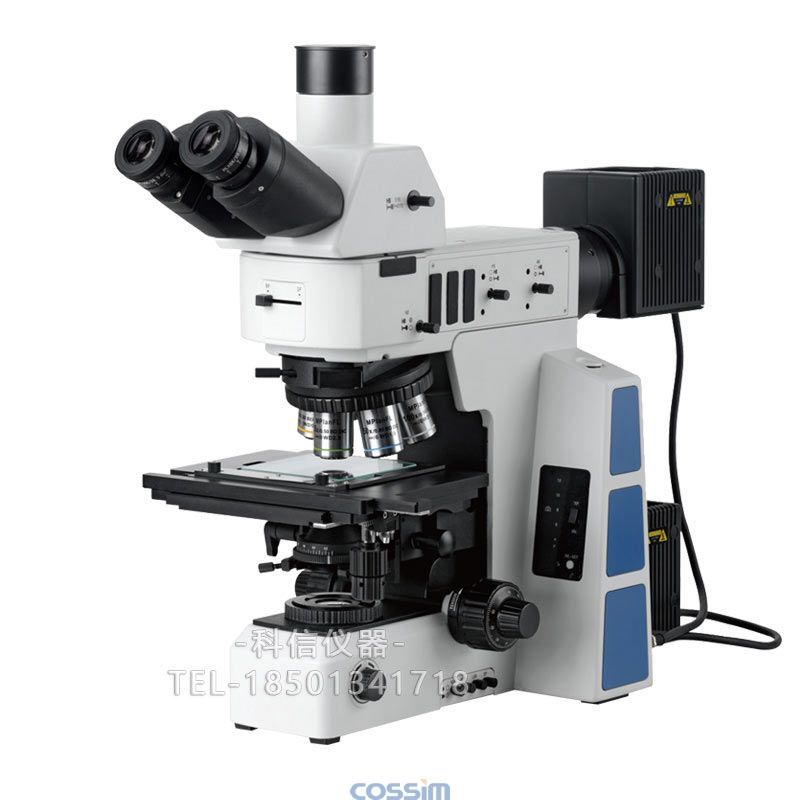

科研用透反射明暗場金相顯微鏡CMY-53BD可升級攝像型視頻型金相分析儀(圖文)

SKU: CMY-53BD

產品介紹

一、產品概述

明暗場透反射金相顯微鏡CMY-53BD采用無限遠色差校正光學系統，配置了落射與透射照明系統、無限遠半復消色差物鏡、內置偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，能分別對不透明物體或透明物體進行顯微觀察，尤其適合觀察金相試樣，電子芯片等樣品。是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。

二、性能特點

1、配有明場、暗場、偏光多種觀察方式帶DIC插槽

2、配置了內置推拉式檢偏器與起偏器，適合觀察高反光材料的表面；

3、雙路電源輸出，采用數字調光，具有光強設定與復位功能

技術參數

三、顯微鏡參數

序號	名稱	技術參數
01	平場目鏡	大視野WF10X(Φ25mm)
02	明暗場半復消色差物鏡	無限遠PLL5X/0.15、10X/0.3、20X/0.50、50X/0.80、
03	總放大倍數	50X-500X
04	觀察頭	30°傾斜,無限遠正像鉸鏈三通觀察筒，分光比100/0或0/100
05	轉換器	明暗場6孔轉換器（帶DIC插槽）
06	調焦機構	低手位粗微同軸調焦機構，粗調行程25mm，微調精度0.001mm，帶有防止下滑的調節松緊裝置和隨機上限位裝置
07	載物臺	右手位4英寸機械平臺，行程102（Y）*105（X），帶Y軸鎖定機構，帶擋光板，玻璃載物臺板
08	光瞳距離	50-76mm
09	聚光鏡	搖出式消色差聚光鏡（N.A.0.9）
10	偏光功能	起偏鏡插板（反射用）360°旋轉式檢偏鏡插板（反射用），360°等分刻度盤
11	照明	明暗場反射照明器,帶可變孔徑光闌，視場光闌，中心均可調；帶明暗場照明切換裝置；帶濾色片插槽與偏光裝置插槽
12	功率	12V100W鹵素?zé)粝洌阜瓷渫ㄓ茫A(yù)定中心）

可選購件

攝像系統換購

序號	名稱	參數及功能
01	USB2.0 CMOS 數字?jǐn)z像頭	500萬、900萬、1600萬、（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
02	USB3.0 CMOS 數字?jǐn)z像頭	500萬、1000萬、1200萬、1800萬（高傳輸速率，具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
03	CCD數字?jǐn)z像頭	140萬、200萬、500萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

分析軟件選購

序號	名稱	參數及功能
01	金相分析軟件UV-MA	包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
02	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
03	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據?？梢赃B接多媒體、打印、EMAIL等多種方式輸出。
