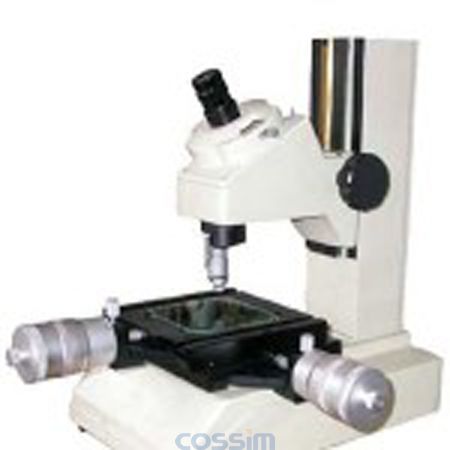

IM小型工具顯微鏡

SKU: IM

產品介紹

IM 系列工具顯微鏡能方便地讀取千分表頭示值，測量工件的孔徑、孔距等尺寸以及角度、使用任選的目鏡組還能檢驗螺紋以及齒輪形狀等。工具顯微鏡設計非常緊湊、重量輕、Zui適合設置在加工現場受到限制的場所。

技術參數

1.顯微鏡總放大率：30X

2.目鏡：15X 物鏡: 2X
3.測量范圍：50x50mm(2″x2″)
4.測量精度：0.01mm
5.讀數裝置測微頭移動量：25mm(1″)
6.讀數手輪格值：0.002mm(0.0001″)
7.測角目鏡分劃值：6′
8.角度范圍：0-360°
9.載物臺面尺寸：152xl52mm
10.載物玻璃有效尺寸：96mmx96mm
11.最大載重量(玻璃上面)：5kg
12.聚焦方式：手動，工件最大高度110mm
13.照明裝置：透射，帶綠色濾光片，亮度可調，
14.單燈傾斜反射照明，亮度可調節，光源 24V/2W
14.儀器重量：15kg

三、選購件
1.目鏡：20X
