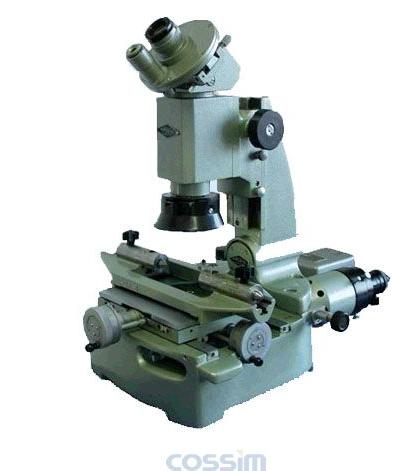

JGX-1小型工具顯微鏡
產品介紹
小型工具顯微鏡是以影像法為測量原理的具有繁用性的精密光學計量?jī)x器之一。
技術參數
| 類 型 |
JGX-1 |
| 分 度 值 |
測微鼓輪的分度值：0.01mm |
| 測角目鏡中的角度分度值：1’ |
| 輪廓目鏡中的角度分度值：10’ |
| 立桿傾斜度尺的分度值：1° |
| 測 量 范 圍 |
縱向行程 |
應用測微螺桿：0-25mm |
| 應用測微螺桿及量塊：0-75mm |
| 橫向行程 |
應用測微螺桿：0-25mm |
| 測角目鏡角度分度范圍：0-360° |
| 輪廓目鏡角度分度范圍：±7° |
| 顯微鏡立柱側向傾斜范圍：≈±12° |
| 顯微鏡懸臂伸出長度 |
≈83mm |
| 工作臺和物鏡之間距離 |
最大130mm |
| 頂針架所允許的工件長度 |
不大于ф25的工件：最長220mm |
| 不大于ф55的工件：最長100mm |
| 外 形 尺 寸 |
寬*長：350mm*600mm |
| 無投影設備時之高：530mm |
| 有投影設備時之高：730mm |
| 重 量 |
儀器重量：20KG |
| 投影設備重量：5.5KG |
二、成套性
| 1 |
儀器主體 |
8 |
25mm量塊 |
| 2 |
一般用照明設備 |
9 |
反射照明用8W6V燈具 |
| 3 |
測角目鏡 |
10 |
10VA-6V/220變壓器 |
| 4 |
帶測角目鏡照明用2W6V燈具 |
11 |
頂針架、V型支架 |
| 5 |
3X物鏡 |
12 |
壓板、定焦桿 |
|
