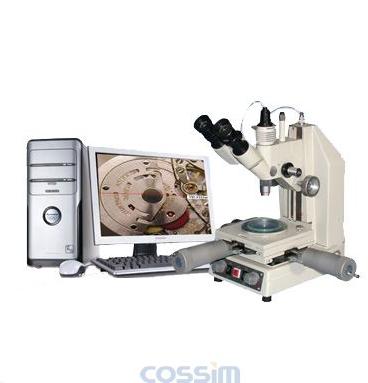

107JPC電腦型精密測量顯微鏡

SKU: 107JPC

產品介紹

電腦型精密測量顯微鏡107JPC小型是在多用途的數字式107J精密測量顯微鏡的基礎上配備二維測量計算機操作系統（107JPC），對一些難以測量的，如：圓、弧、同軸、平行、相交、形狀和位置關系及虛擬量等，都能夠自動、快速地得出結果及輸出報告。結構緊湊、成像清晰、精度高，可作二維坐標的精密測量，及Z向的輔助測量。儀器帶有可調光的落射、透射和輔助照明裝置及多種濾色鏡，給各種復雜形狀的測量工作帶來很大方便。特別適用于電子行業,機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸，以及其它精密零件測。廣泛地適用于計量室，生產作業線以及科學研究等部門。

技術參數

物鏡 PL		分劃目鏡WBF		工作距離 mm	視場直徑 mm	總放大倍率
放大倍率 / 數值孔徑	焦距 mm	放大倍率	焦距	工作距離 mm	視場直徑 mm	總放大倍率
4×/ 0.1	28.8	10×	25 mm	17.5	Φ 4.	40×
10×/ 0.25	15.4			11.6	Φ 1	100×
40×/ 0.65	4.4			0.66	Φ 0.45	400×

二、其他技術參數：

1	測量工作臺：	150 × 150 mm；測量范圍：X – Y：50 × 50 mm
2	旋轉平臺：	任意360° ；游標格值：5′；玻璃平臺Φ72 mm
3	測量系統：	X-Y向坐標光柵數顯測量系統計算機、維數據測量操作系統 分辨率：0.001 mm（數顯）
4	測量精度：	儀器示值誤差 ±（1 + L /25）μm L = 被測件長度儀器示值誤差：包括測量誤差和儀器系統誤差環境溫度變化：20 ºC ± 3 ºC
5	鏡筒：	雙目鏡筒：傾角45° 瞳距屈光度可調；升降范圍：粗動：90 mm 微調：2 mm
6	照明系統：	透射、反射和輔助照明12W/8V；獨立調光帶濾光片
7	選配件：	Z向輔助測量：0.001 mm / 2 mm
