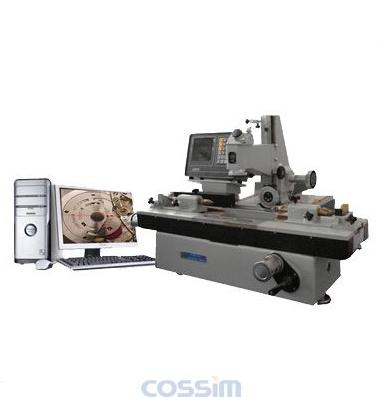

（微機型）19JPC萬能工具顯微鏡

SKU: （微機型）19JPC

產品介紹

常規萬工顯在進行測量工作時，首先要校平基準母線，對于視場中不能直接觀測到的幾何元素：如圓心、中點、交點、中心線及其相互距離、夾角、形狀和位置關系等，都需要進行一系列復雜的計算，而19JPC則可對工作臺隨意位置擺放的工件，由計算機來完成所有的測量任務。19JPC微機型萬能工具顯微鏡儀器采用精密光柵傳感器和PC系列微機以及數據接口卡采集測量數據，同時以二維測量程序進行測量數據的實時處理，顯示并打印測量結果。儀器運用人機對話方式，按照屏幕圖形菜單，鍵入測量命令即自動生成測量結果及測試報告。儀器在測量過程中，顯示屏實時顯示瞄準點的工件坐標，直角坐標或極坐標可隨時轉換，這對于極坐標測量及凸輪測量尤為方便。儀器使用公制和英制兩種計量單位，計算精度分別達到0.0001毫米或0.00001寸，並可對工作臺滑座導軌的裝配誤差自動修正，進一步提高了測量精度。

技術參數

1	X - Y坐標	測量范圍：	X – Y向： 200 × 100 毫米
		分度值：	19JC、19JPC 數顯讀數：0.0005毫米
		分度值：	投影讀數：0.001毫米
2	瞄準顯微鏡	升降行程：	120毫米
		立臂傾斜范圍：	左右各15度分度值：10分
		照明光闌調節范圍：	Φ3～Φ32毫米分度值：1毫米
3	測角目鏡輪廓目鏡	角度測量范圍：	360度分度值：1分
		角度測量范圍：	±7度分度值：10分
		圓弧分劃板：	曲率半徑： R0.1～100毫米
		螺紋分劃板：	普通螺紋螺距：T = 0.25 - 6毫米
		螺紋分劃板：	梯形螺紋螺距：T = 2 - 20毫米
4	光學分度臺（選購件）	測量范圍：	360度分度值：10秒（投影讀數）
4	光學分度臺（選購件）	玻璃臺面直徑：	Φ106毫米
5	光學分度頭	測量范圍：	360度分度值：1分
6	光學定位器	測頭直徑：	Φ3±0.1毫米（實際直徑值的極限檢定誤差不大于0.5微米）
		測量力：	8 - 14克
		最大測量深度：	15毫米
7	玻璃工作臺	玻璃臺面尺寸：	215×130毫米
8	頂針架	最大夾持直徑：	Φ100毫米
		最大夾持長度：	被測件直徑≤55毫米時：750毫米
		最大夾持長度：	被測件直徑＞55毫米時：600毫米
9	高頂針架	最大夾持直徑：	Φ180毫米
9	高頂針架	最大夾持長度：	600毫米
10	V形架	左V形架前后調節范圍：	前后各5毫米
10	V形架	右V形架高低調節范圍：	向上15毫米；向下 3毫米
11	最大承載量		40公斤

2．瞄準顯微鏡光學參數

物鏡放大倍數標志值		1×	3×	5×
總放大倍數	用測角或輪廓目鏡	10×	30×	50×
總放大倍數	用雙像目鏡	15×	42×	65×
物方視場（毫米）	用測角或輪廓目鏡	Φ 20	Φ 6.6	Φ 4
物方視場（毫米）	用雙像目鏡	Φ 13	Φ 4.7	Φ 3
工作距離（毫米）	用測角或輪廓目鏡	81	90	65
工作距離（毫米）	用雙像目鏡	47	85	63

3、儀器精度

溫度要求
（1）工作室的溫度應為20± 2 ºC
（2）工作室的溫度變化每小時不超過1ºC
（3）被測件和儀器的溫度差不超過0.5ºC
在滿足所規定溫度要求的條件下，儀器有如下保證：
① Ｘ－Ｙ坐標　用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：
19JC、19JPC：0級：（1+L/100）um式中L=測量長度單位：毫米
②測角目鏡測量角度的最大不準確度：不大于1分
③雙像目鏡合像的不穩定性：不大于0.0005毫米
合像的不正確度：不大于0.001毫米
④光學分度頭最大不準確度：不大于1分
⑤光學分度臺最大不準確度：不大于30秒（選購件）
⑥光學定位器測量的不穩定性：不大于0.001毫米
側量的不準確度：不大于0.0015毫米
4、儀器重量、外形尺寸
主機凈重：約250公斤外形尺寸：（X×Y×Z）980×1020×640

二、二維測量操作系統簡介

1. 基本測量功能：采用WINDOWS 界面，所有操作均由鼠標控制，可以進行點、線、園、弧、角、直線度、圓度、齒輪、螺紋、凸輪等的測量。
2. 計算功能：測量過程結束后，工件輪廓圖顯示在計算機屏幕上，各種計算求值全部由鼠標完成。
3. 圖形編輯功能：可以對工件輪廓圖進行修改，產生新的輪廓圖。
4. 打印功能：所有測量結果，計算結果以及工件輪廓圖均以文件形式保存在計算機中，可隨時調用、編輯和打印。
5. CAD 接口：通過CAD 接口可以調用AUTO/CAD，充分利用AUTO/CAD 的功能。

系統配置：

1. 主機：萬能工具顯微鏡19JC（或精密測量投影儀；精密測量顯微鏡等）
2. 二維數據采集器
3. 二維測量操作系統（軟件）
4. 電腦及打印機：當前主流配置（WINDOWS 98 / 2000 / XP 中文操作系統
