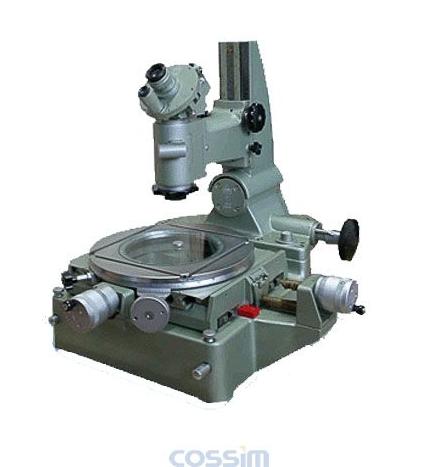

JGX-2大型工具顯微鏡
產品介紹
大型工具顯微鏡是一種以影象法作為測量基礎的精密光學測量儀器，加上測刀也能以軸切法來進生更精確的測量。儀器備有多種附件，從而使測量項目有所增加。
技術參數
| 類 型 |
JGX-2 |
| 測 量 范 圍 |
縱向移動 |
應用測微螺桿：0-25mm |
| 應用測微螺桿及量塊：0-150mm |
| 橫向移動 |
應用測微螺桿：0-25mm |
| 應用測微螺桿及量塊：0-50mm |
| 圓工作臺直徑 |
280mm |
| 圓工作臺旋轉角度范圍 |
0-360° |
| 顯微鏡立桿側向傾斜角度范圍 |
±12° |
| 測角目鏡分度范圍 |
0-360° |
| 輪廓目鏡分度范圍 |
±7° |
| 物鏡至工作臺間最大的間距 |
≈200mm |
| 光軸中心至立柱間最大間距 |
≈166mm |
| 頂針架裝夾工件的最大長度 |
直徑≤ф39mm的工件：315mm |
| 直徑≤ф85mm的工件：235mm |
| V型支架裝夾工件的最大直徑 |
130mm |
| 工作距離與視場直徑 |
物鏡放大倍率 |
總放大倍數 |
工作距離 |
視場直徑 |
| 1X |
10X |
≈78mm |
≈21mm |
| 3X |
30X |
≈69mm |
≈7mm |
| 5X |
50X |
≈49mm |
≈4.2mm |
| 儀器外形尺寸 |
長*寬*高（900*600*550mm） |
| 儀器與外包裝重量 |
150公斤 |
二、成套性
| 1 |
儀器主體 |
8 |
V型支架、頂針架(包括內外頂各一對) |
| 2 |
測量照明燈、測角目鏡燈 |
9 |
無中心夾具 |
| 3 |
測角目鏡、雙象目鏡 |
10 |
光學測孔器 |
| 4 |
螺紋輪廓目鏡 |
11 |
壓板座（包括壓腳2只） |
| 5 |
物鏡:1X、3X(安裝在儀器上)、5X |
12 |
定焦桿 |
| 6 |
量塊:25毫米、50毫米、75毫米 |
13 |
6V30W燈泡、GY6—2.1儀器燈泡、保險絲1A |
| 7 |
反射照明燈、變壓器 |
14 |
隨機文件 |
|
