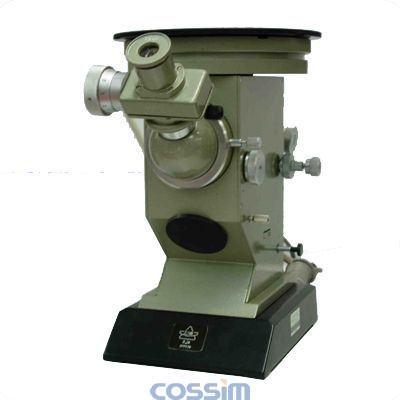

干涉顯微鏡6JA
產品介紹
產品描述
干涉顯微鏡6JA是用來測量精密加工零件（平面、圓柱等外表面）光潔度的儀器，也可以用來測量零件表面刻線，鍍層等深度。儀器配以各種附件，還能測量粒狀，加工紋路混亂的表面，低反射率的工件表面，同時還能將儀器安置在工件上，對大型工件表面進行測量。儀器測量表面不平深度范圍為1～0.03微米，用測微目鏡和照相方法來評定▽10～▽14光潔度的表面。本儀器適用于廠礦企業計量室，精密加工車間，也適用于高等院校，科學研究等單位。
技術參數
|
技術參數
|
|
|
|
序號
|
名稱
|
技術參數
|
|
1
|
測量表面光潔度范圍
|
0.03～1μm（▽10～▽14）
|
|
2
|
工作物鏡的數值孔徑
|
0.65
|
|
3
|
工作距離
|
0.5mm
|
|
4
|
儀器的視場
|
目視：Φ0.25mm、照相：0.21×0.15mm
|
|
5
|
儀器的放大倍數
|
目視：500× 、照相：168×
|
|
6
|
測微目鏡放大倍數
|
12.5×
|
|
7
|
測微鼓分劃值
|
0.01mm
|
|
8
|
綠色干涉綠色片波長
|
λ≈5300Å
|
|
9
|
半寬度
|
▽λ≈100Å
|
|
10
|
工作臺升程
|
5mm
|
|
11
|
X、Y方向移動范圍
|
≈10mm
|
|
12
|
旋轉運動范圍
|
360°
|
|
13
|
儀器標準鏡高反射率
|
≈60%
|
|
14
|
低反射率
|
≈4%
|
|
15
|
可調變壓器輸入電壓
|
220V
|
|
16
|
輸出電壓
|
4V～6V
|
|
17
|
儀器重量
|
≈5㎏
|
|
18
|
外形尺寸
|
270×160×230mm
|
|
| |
|
產品的成套件：
|
序號
|
名稱
|
主要技術參數
|
單位
|
數量
|
|
1
|
儀器主體
|
|
臺
|
1
|
|
2
|
測微目鏡
|
12.5×
|
只
|
1
|
|
3
|
狹縫目鏡
|
|
只
|
1
|
|
4
|
V型塊
|
|
塊
|
1
|
|
5
|
燈泡
|
6V5W
|
只
|
6
|
|
6
|
可調變壓器
|
220伏/4伏～6伏
|
套
|
1
|
|
7
|
試樣夾
|
|
只
|
1
|
|
8
|
使用說明書
|
|
份
|
1
|
|
