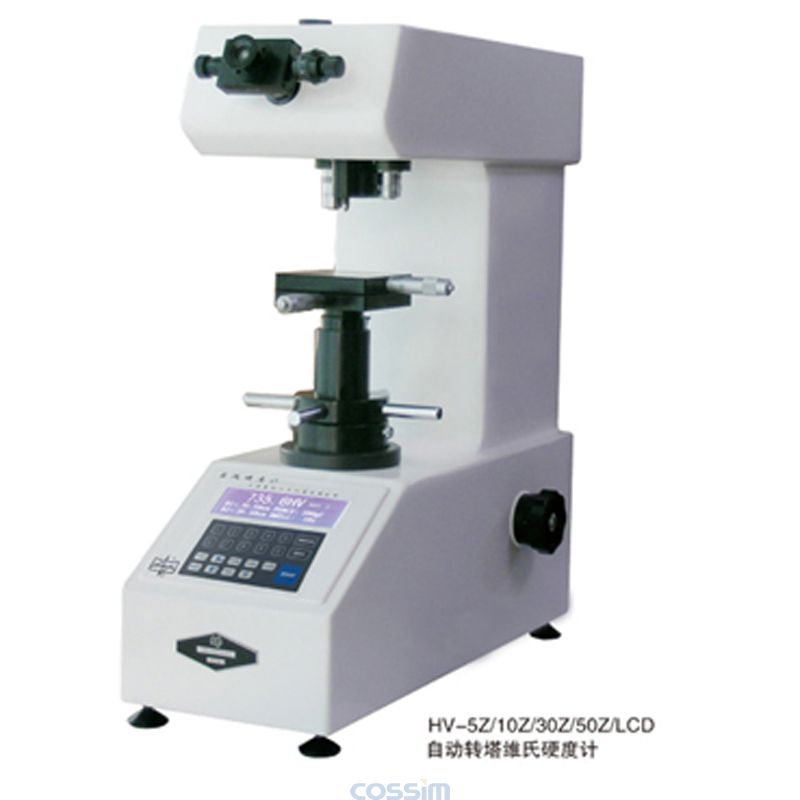

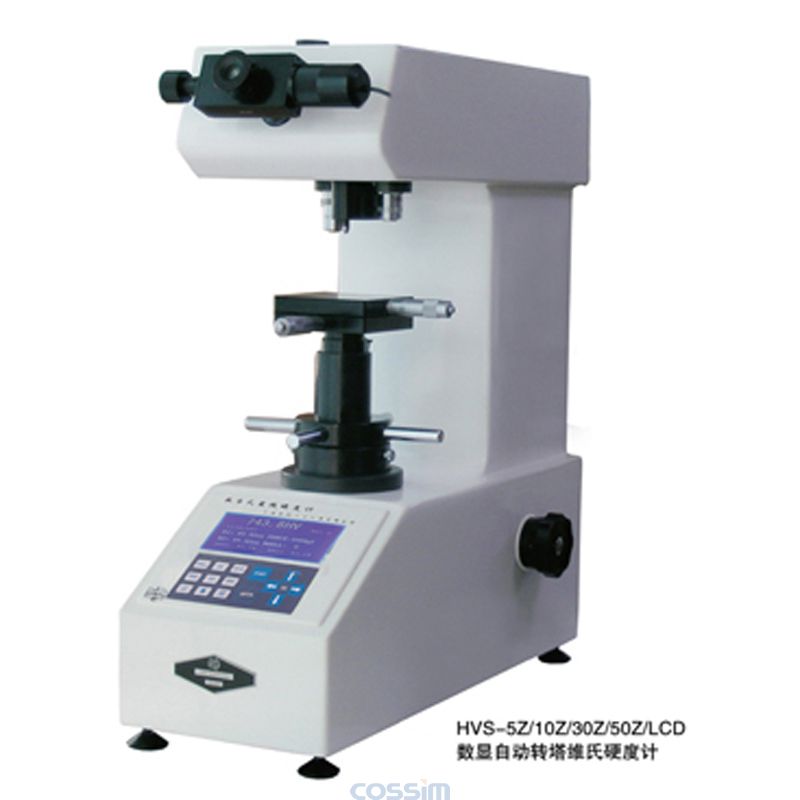

數顯/數顯自動轉塔維氏硬度計 HVS-5Z/10Z/30Z/50Z/LCD
SKU: HVS-5Z/10Z/30Z/50Z/LCD |
產品介紹
HV / HVS系列LCD顯示屏幕維氏硬度計是由精密機械，光學系統(tǒng)和先進技術萃合而成的材料硬度測定儀器。
其中HV系列機型免除了查表的麻煩，用測微目鏡測得的對角線長度后輸入, 即可在LCD上顯示硬度值；
HVS系列機型可以對壓痕測量后直接讀出硬度值、維氏-洛氏轉換，通過內置打印機，可輸出測量數據，Zui大值，Zui小值，分散度，平均值和均方差等。
技術參數

| 型號 Type |
HV-5Z/LCD
HVS-5Z/LCD
|
HV-10Z/LCD
HVS-10Z/LCD
|
HV-30Z/LCD
HVS-30Z/LCD
|
HV-50Z/LCD
HVS-50Z/LCD
|
|
物鏡/壓頭切換
switch
|
自動完成物鏡與壓頭轉塔過程With Motorized Turret
|
|
轉塔定位誤差
Position accuracy
|
2μm以內
Not greater than 2μm
|
|
試驗力
Test force
|
N |
2.942,4.903,9.807,
19.61,29.42,49.03
|
4.903,9.807,19.61,
29.42,49.03,98.07
|
9.807,24.52,49.03,
98.07,196.1,294.2
|
9.807,49.03,98.07,
196.1,294.2,490.3
|
|
符號
Symbol
|
0.3,0.5,1, 2, 3, 5(kgf) |
0.5,1,2, 3,5,10 (kgf) |
1,2.5,5,10,20,30(kgf) |
1,5,10,20,30,50 (kgf) |
|
加荷方式
Loading mode
|
自動加荷,保荷和卸荷
Automatic application, duration and removal of load
|
|
保荷時間
Duration time
|
5-60 sec selectable. 步長 (In step of) 5 sec.
|
|
硬度測量范圍
Measuring range
|
5 HV – 3000 HV以上above
硬度示值誤差Indication error≤3%
|
| 測微目鏡Microscope |
物鏡Objective |
20x 10x
|
10x 5x
|
| 目鏡Eyepiece |
15x（可選配Optional ：10X）
|
|
總放大倍率
Total Magnification
|
300x 150x
|
150x 75x
|
| 最小計數單位 |
0.01μm
|
|
最小檢測單位
Min. detection
|
0.05 μm
|
0.1μm
|
|
光路切換
Optical path
|
雙光通道（測量/攝影切換） Measurement / Photo switch
|
|
測量讀數方式
Reading mode
|
HV：用測微目鏡取得對角線長度，輸入，即在LCD顯示硬度值。
可打印輸出，RS-232接口After taking D1(D2) with the eyepiece and entering them, the hardness value is displayed on LCD. The data can be printed out. RS-232 interface
HVS：用目鏡測量，LCD顯示硬度值。hardness value is displayed on LCD.
|
|
數據輸出
Data output
|
HVS-：數顯直接顯示digital display
HVS數字顯示試驗力，保荷時間，D1,D2,硬度值，最大最小值，平均值，分散度，標準偏差，HRC,HRA,HRB換算值等。內置打印機提供測試報告，RS-232接口On LCD display：Load, Dwell, D1, D2, H values, Min, Max, Average, Divergence, S deviation, Converted HRC, HRA, HRB, and H gradient graph. RS-232 interface
|
|
試件最大高度
Max. test height
|
160 mm |
| 壓頭到機壁距離Center-wall distance |
135 mm |
|
執(zhí)行標準(或參照)
Standards concerned
|
中國國家標準 GB/T 4340 ，
國際標準ISO 6507，美國標準ASTM E384，日本標準 JIS B7734
|
| 電源 Power |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
主機尺寸 Net：540×220×630mm 包裝 Packing: 730×510×780mm
|
| 重量 Weight |
主機 Main tester：46Kg 毛重 Gross：70Kg |
包裝清單
|
標準配件，附件
Standard attachments
|
物鏡20x,10x (在機上) |
物鏡10x, 5x(在機上) |
| 標準硬度塊HV5 |
標準硬度塊HV5 HV10 |
標準硬度塊一套HV10 HV30 |
| 15X測微目鏡、X-Y工作臺、維氏壓頭 (在機上)、薄片夾緊器、平口鉗、小圓工作臺、冷光源燈泡、小水平儀器、內置打印機 |
可選購件
| 選購件Option |
大圓平面工作臺，萬向式平口鉗，90°、120°V型工作臺，物鏡倍率任選，金相鑲嵌夾具 |
|
