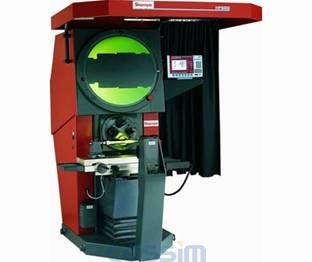

施泰力 Starrett HF600-SR221臥式投影儀

SKU: HF600-SR221

產品介紹

堅固的全金屬結構
屏幕直徑600mm
工作臺臺面為630×230mm, 行程300×200mm, 聚焦距離75mm, Zui大工件承載能力為150公斤，Zui大工件被測范圍為340mm. X及Y軸均為馬達驅動。
附帶工件夾持片的600 mm直徑屏幕帶分辨率為1’ 的數字式量角器。精密工作臺臺面為630 x 230 mm，工作臺行程300 x 200 mm, 各軸均配有微調及快速移動裝置。配置全部幾何測量功能的6” LCD顯示控制器：X及Y軸均數字顯示，公/英制轉換，分辨率0.0001mm/0.000004”，預制/重制功能，并行及串行通訊接口，可儲存200條數據，大容量的程序用內存，工作臺偏轉補償及用戶可選擇的語言菜單。三鏡頭轉塔座系統（鏡頭不含在內）。風扇冷卻，雙黃/綠色濾光鏡，光纖表面照明。

(1)堅固的全金屬結構
(2)屏幕直徑600mm
(3)工作臺臺面為400×225mm, 行程200×100mm, 最大工件承載能力為30公斤，在各軸上均有微調，無反沖力，在X軸上配有快速移動的機械裝置。有標準工作臺和重載工作臺可選
(4)可選馬達控制或CNC控制工作臺
(5)輪廓照明配置：冷卻風扇,可選則的強/弱照明，黃/綠濾光鏡頭
(6)表面照明配置：雙臂光纖照明
(7)測量系統配置：0.0001mm分辨率的德國Heidenhain光柵尺
(8)控制系統配置： Quadra-chek QC221. 供應商：美國Metronics公司，世界最大的控制器供應商。其控制器廣泛為世界各國測量設備生產商所采用。可配備自動尋邊器，可用于自動采點。＊有中文操作界面可選。
(9)鏡頭供應商：SILL OPTICALS，德國
(10)鏡頭放大倍率誤差：輪廓放大倍率：0.05%, 表面放大倍率：0.08%，為同行最高
(11)測量精度：2.5+L/100um
(12)鏡頭的可選范圍：×10,×20,×25,×31.25,×50,×100
(13)電源配置：110/120/230/240/250V.AC 50/60Hz 5A
