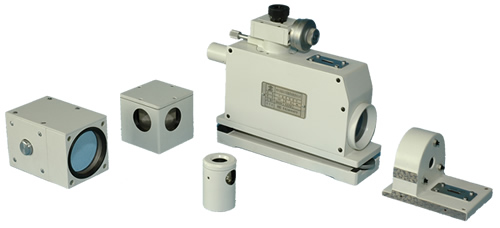

1401型（自準直儀）平面度檢查儀
產品介紹
平面度檢查儀是根據光學自準直原理設計的，它可以精確地測量機床或儀器導軌的直線度誤差，也可以測量平板等的平面度誤差，利用光學直角器和帶磁性座的反射鏡等附件，還可以測量垂直導軌的直線度誤差，以及垂直導軌和水平導軌之間的垂直度誤差，與多面體聯用可以測量圓分度誤差。

特點:
- 1. 分度值為格值，計算直線度和平面度誤差直觀、方便。
- 2. 儀器結構小巧，攜帶方便，適合各種條件下使用。
- 3. 暗視場亮十字線瞄準，成像清晰，讀數方便。
- 4.光學直角器采用高精度五角棱鏡，與帶磁性座的反射鏡聯用，可以測量相互垂直的導軌的直線度和垂直度。
- 5. 取景器和水平調整板配合使用可以方便地找到遠距離的反射像。
- 6. 目鏡頭可回轉 90°，能分別測量水平和垂直兩個方向的直線度誤差。
技術參數
- 工作距離：0~6m
- 測微鼓輪格值：1μm/200mm≈1.03"
- 目鏡放大倍數：17.5x
- 物像焦距：400mm
- 測量范圍：1600格
- 示值精度：當測微鼓輪不超過一周時...±(0.5+0.01n)格 當測微鼓輪超過一周時...±(1.5+0.0015n)格 n-測微鼓輪的測量格數
- 光學直角器的精度：2"
- 外形尺寸(長×寬×高)：254mm x 57mm x 185mm
- 包裝箱外形尺寸(長×寬×高)：505mm x 345mm x 335mm
- 儀器凈重：10kg
- 儀器毛重：20kg
包裝清單
- 主機：1臺
- 反射鏡：1件
- 水平調整板：1件
- 變壓器：1件
特殊附件:
- 帶磁性座的反射鏡：1件
- 光學取景器：1件
- 光學直角器：1件
|
