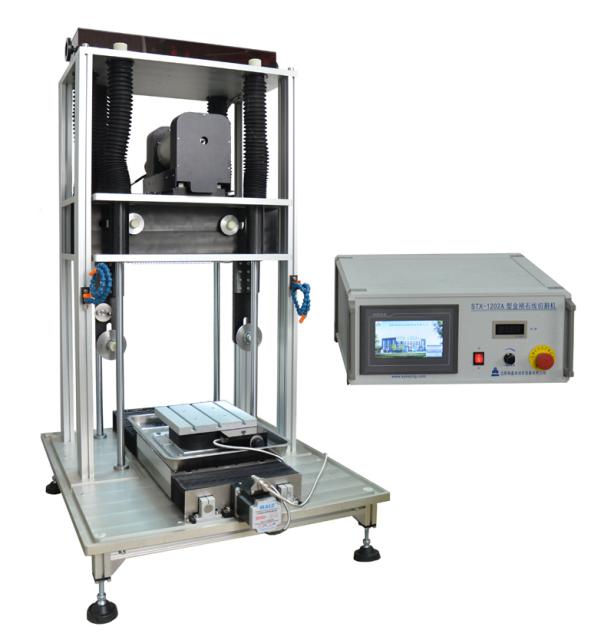

STX-1203全自動金剛石線切割機

SKU: STX-1203

產品介紹

STX-1203全自動金剛石線切割機適用于切割不同硬度的材料，如晶體、陶瓷（汽車尾氣處理載體，薄壁，易碎）、玻璃、巖樣、玉石、PCB板、隕石、海洋結核、耐火材料、建筑材料、高分子材料、復合材料等，主要用于加工較大尺寸的貴重材料，切割尺寸可達12"。STX-1203全自動金剛石線切割機是連續切割型金剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高，在±10μm的范圍內。STX-1203全自動金剛石線切割機的切割線采用單根線循環往復的運動模式，可使用的線的長度長（≤150m），一次上線的使用壽命長，大大提高了切割效率。張緊輪采用氣動張緊的模式，氣壓的大小可根據線徑的粗細進行調整，當線徑過細時可有效的保護切割線不會因張緊力過大而斷裂。當搭配搖擺機構或旋轉搖擺機構時可以切割硬度較大的材料或?qū)悠繁砻嬉筝^高的大的試樣。該機使用范圍廣，可以切割較大的樣品也可以切割小樣品，設計精巧，很大程度上滿足了絕大多數樣品的切割要求。

技術參數

產品名稱	STX-1203全自動金剛石線切割機
產品型號	STX-1203
主要特點	1、主電機帶動金剛石切割線向下做定速移動，材料固定在工作臺上不動，確保切割的穩定。 2、工作臺可手動或通過程控進行360?旋轉調整。 3、采用氣動張緊系統，使用進口氣動元件，使張緊力更加穩定可靠。 4、PLC程序控制系統及大尺寸觸屏，使操作簡單快捷。 5、可根據您的需要設計各種配用工裝卡具。
技術參數	1、電源：220V 50Hz 2、功率：<475W（max） 3、主軸電機：交流變頻電機，功率250W 4、Y、Z、R軸電機：精密步進電機 5、切割線運絲速度：0-8m/s可調，數顯 6、切割線總長：≤150m 7、切割線直徑：≤0.45mm 8、Y軸行程：≤300mm，數顯 9、Z軸行程：≤300mm，數顯 10、Y、Z 軸進給示值精度：0.01mm 11、工作臺轉角：0-360?，分辨率0.01?，數顯 12、工作臺重復定位精度：<0.032? 13、切割樣件尺寸：Ø300mm×300mm（max） 14、張緊系統：氣動張緊，張緊氣壓調節范圍0-1MPa 15、安全控制裝置：斷線自停、急停開關
產品規格	機體尺寸：1075mm×892mm×1623mm；機體凈重：約200kg
標準配件	1	張緊輪	2個
	2	導向輪	2個
	3	金剛石線	2卷
	4	水泵	1個
	5	樹脂陶瓷塊	2塊
	6	石蠟棒	4根
可選配件	1、STX-1200-YB線切割機搖擺機構（特別適合于高硬度材料，如寶石、玉石等，或低硬度的石墨、KDP等的切割使用。） 2、STX-1200-A軸搖擺旋轉機構（特別適合于高硬度材料的切割使用，如玉石等。） 3、MTI系列加熱平臺 4、靜音無油空氣壓縮機 5、DX-100單晶定向儀
